Obchodní centrum Chodov stojí na Staxo 100

V případě dostavby OC Chodov platí více než kdy jindy, že je důležitá optimalizace celého stavebního procesu – od pečlivého plánování harmonogramu výstavby, přes efektivní rozvržení bednicích systémů, jejich včasné dodávky i výkonnost systémů a jejich snadné použití. „Projekt takového rozsahu jsme už dělali v Ostravě. Narozdíl od toho projektu jsme zde ale výrazně omezeni prostorem kolem stavby a i tím, že celá stávající budova obchodního centra je v provozu. Na prvním místě je tak bezpečnost a co nejmenší omezení zákazníků centra. Navíc je celá stavba obklopena sídlištěm a jakékoliv rušení, zejména v noci, je zakázáno,“ komentuje Marcel Lupač vedoucí skladu realizační společnosti Gemo Olomouc.

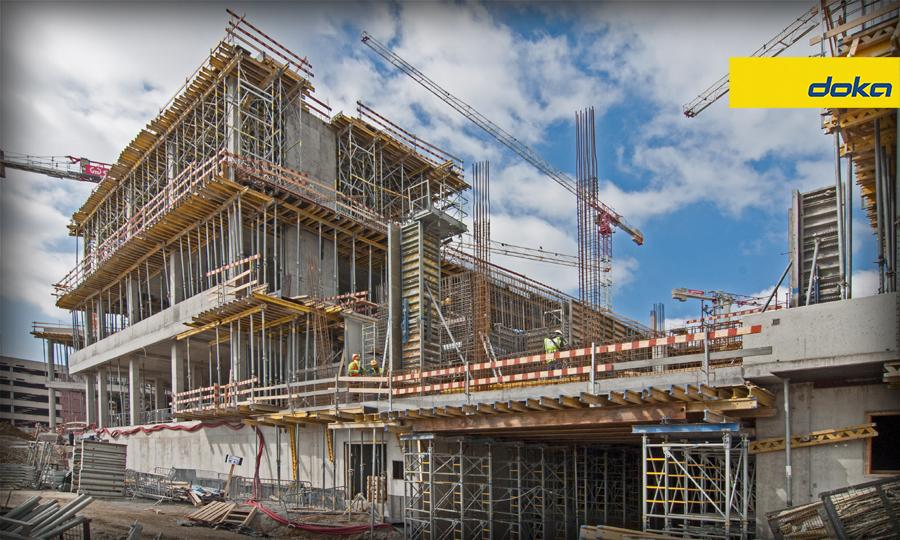

A to není malá výzva, protože pokud jde o celkový rozsah stavby, pak jde vskutku o gigantické dílo: celková plocha všech stropů je 67 125 metrů čtverečních, nese je 1 048 kusů sloupů, celkové množství uloženého betonu je 31 500 kubíků, stavbu obsluhuje 9 jeřábů a monolity realizuje téměř 250 pracovníků. Hrubá stavba trvá osm měsíců a měsíčně je uloženo přibližně 4 000 metrů krychlových betonu. Pokud jde o bednicí systémy, stojí pro zajímavost uvést, že na stavbě v jeden moment bylo 18 191 dřevěných bednicích nosníků H20, 9 746 strop-ních podpěr Eurex, 991 prvků rámového bednění Framax a 2 801 rámů podpěrných věží Staxo 100.

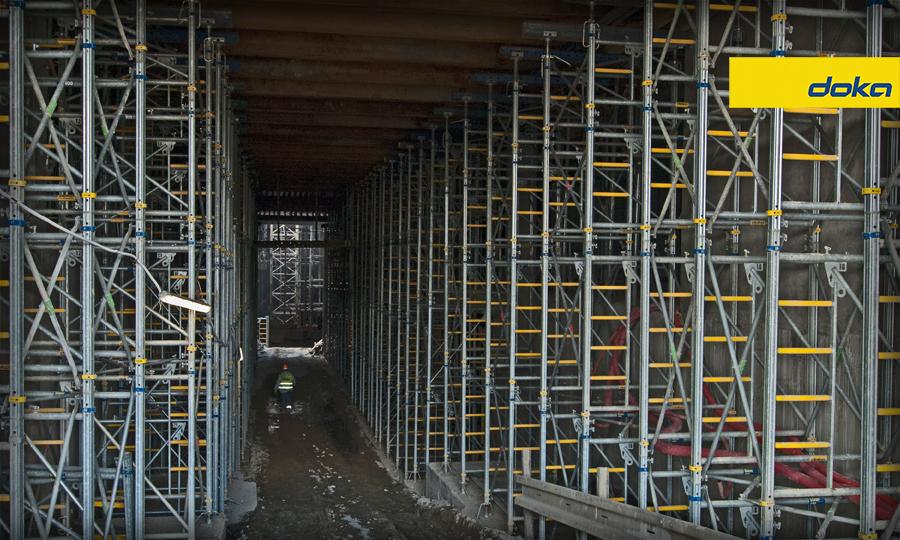

„Systém Staxo 100 je pro tuto stavbu skutečným přínosem. S jeho pomocí jsou realizované stropy v nižších patrech a v některých případech podpěrné věže nesou až tři podlaží. Systém skládání rámů navíc umožňuje rozebrání a odvoz v paletách kdekoliv na stavbě,“ komentuje Lupač. Množství podpěrných věží Staxo 100 je i před dilatací 5, kde je pomocí věží a nosné konstrukce SL-1 vytvořen průjezdný koridor. „Bylo potřeba zajistit možnost dodávek stavebního materiálu na dilataci D5, a tak jsme museli vyřešit průjezd pod stropním bedněním. Řešení pomocí nosníků SL-1 a věží Staxo bylo i s ohledem na složitost stropní konstrukce výhodné. Odbedňování je pak v plánu pomocí manipulátoru,“ upřesňuje vedoucí Lupač.

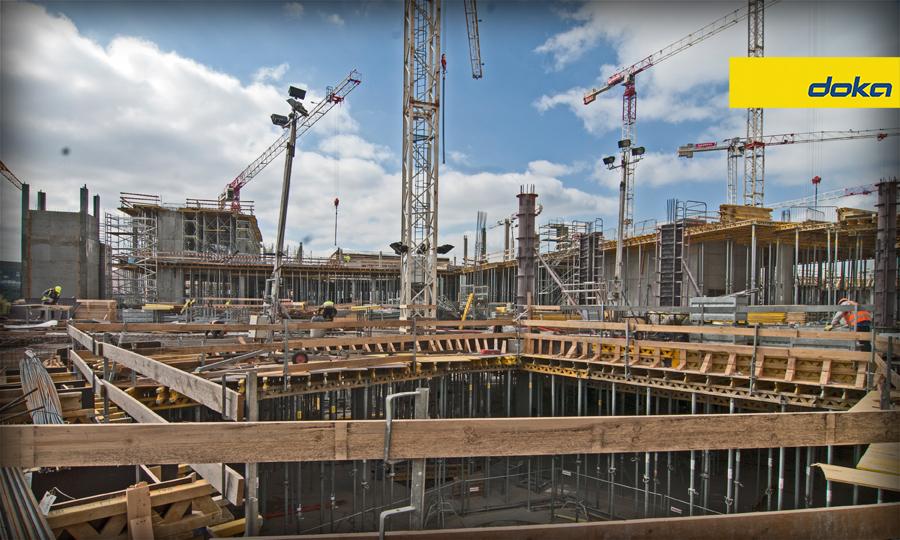

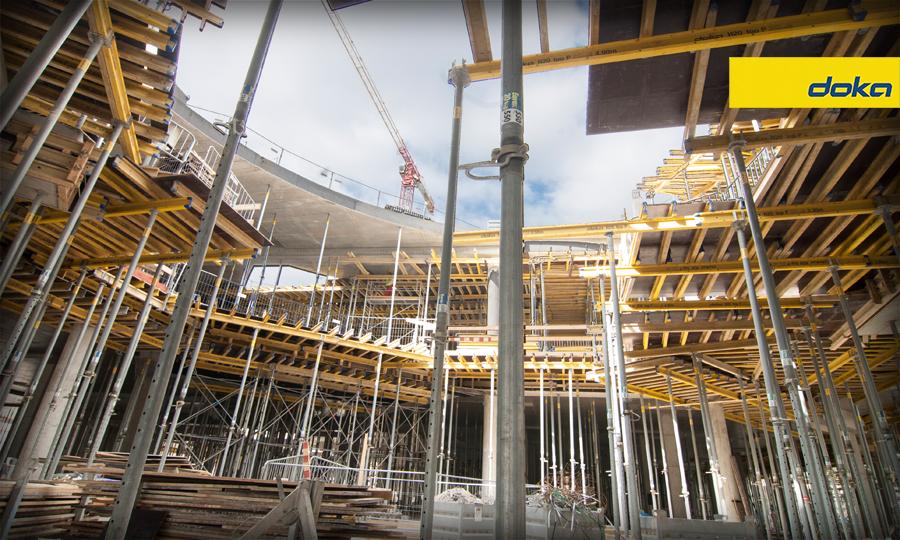

Podpěrné věže Staxo 100 nesou stavbu, jejíž dílčí části jsou realizovány celou řadou dalších bednicích systémů. Na stavbě je nasazena řada kompletů sloupového bednění KS i stěnové rámové bednění Framax s bednicí deskou Xlife. Stropní konstrukce pak jsou realizovány pomocí osvědčeného nosníkového systému Dokaflex s bednicí deskou Doka 3-S, průvlaky pomocí kleštin. Doka ovšem nedodala jen bednicí systémy, jak komentuje Marcel Lupač: „Technická podpora společnosti Doka byla rozhodně velkým přínosem při řešení náročnějších konstrukcí. Tato stavba je rozdělena na několik dilatací, a každá má místa, u kterých se muselo improvizovat a okamžitě řešit vzniklé situace - a to i za cenu přeplánování. Asi nejvíce komplikací nastalo při realizaci dilatace D8, která je u budoucího vstupu do objektu. Každý den se řešilo a doplňovalo jak a kde se bude stavět – zásadní problém byl i systém evakuačních koridorů přes stavbu ze stávajícího OC pro zákazníky.“

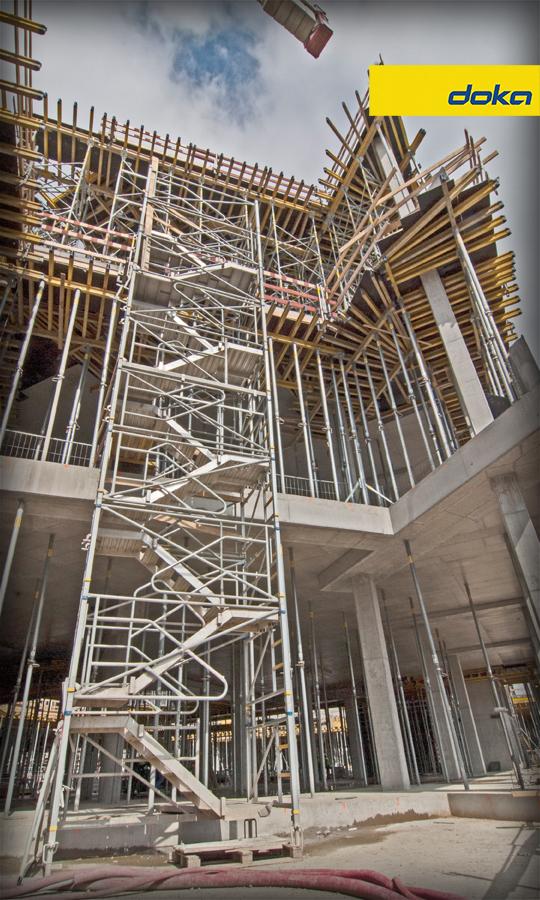

Nejen evakuační koridory, ale i ostatní bezpečnost je na stavbě na velmi vysoké úrovni. Stejně jako pro společnost Doka, i pro realizační společnosti Gemo a Terracon je bezpečnost na staveništi jednou z nejvyšších priorit. A to nejen osobní ochranné pomůcky, ale také kolektivní bezpečnostní prvky. Stavba je tak vybavena bezpečnými výstupy zajištěnými výstupovými věžemi 250 nebo systémem XS, betonářskými lávkami i pracovními plošinami a samozřejmě i ochranou volného okraje. „Pro tu používáme většinou vlastní systémy, ale zde jsme nasadili i nový systém Doka se sloupky XP. A jsme s ním spokojeni,“ dodává vedoucí Lupač.

Extrémní projekt využívá nejen knowhow a bednicí systémy společnosti Doka, na staveništi také pomáhá platforma pro elektronickou správu staveniště myDoka. „Internetový přístup ke všem informacím na jednom místě je určitě výhodou pro každého uživatele. Můžu za náš kolektiv monolitických konstrukcí tvrdit, že rychlost informací a pružnost je v dnešní době přínos, zejména na této složité stavbě,“ dokončuje Marcel Lupač ze společnosti Gemo.//

Fakta

Projekt:Obchodní centrum Chodov
Dodavatel: Gemo Olomouc spol. s r. o. (generální zhotovitel) Terracon a.s. (subdodavatel)
Realizace monolitu: 2016
Použité systémy: Ruční rámové bednění Frami Xlife, rámové bednění Framax Xlife, stropní bednění Dokaflex, bednicí desky Doka 3-SO, stropní podpěry Eurex, podpěrné veže Staxo 100, sloupové bednění KS, nosníky SL
Bezpečnostní systémy: Zabezpečení volného okraje stavebních objektů pomocí sloupků zábradlí XP, výstupové věže 250, výstupový systém XS
Služby: Technické plánování Doka, podpora na stavbě, platforma elektronické správy staveniště myDoka
Obchodní zástupce: Roman Frydrych, Štefan Jajko
Technické řešení: Ondřej Kvíz, Jakub Rychtařík, Aleš Novák, Libor Radecký, Patrik Šnobl, Martin Paškrta, Jiří Kachlík, Petr Chvál, Jiří Havelka, Ondřej Baček
