Budování tunelu naplavováním

08.01.2016 | Novinky
Ojedinělý případ budování tunelu naplavováním mají možnost realizovat pracovníci stavebních firem ve Virginii v USA. Tunel dlouhý téměř 1,5 kilometru od portálu k portálu (podvodní část 1,13 km) bude vystavěn z předem vybetonovaných segmentů, které budou na místo uloženy z plovoucích jeřábů.

Galerie

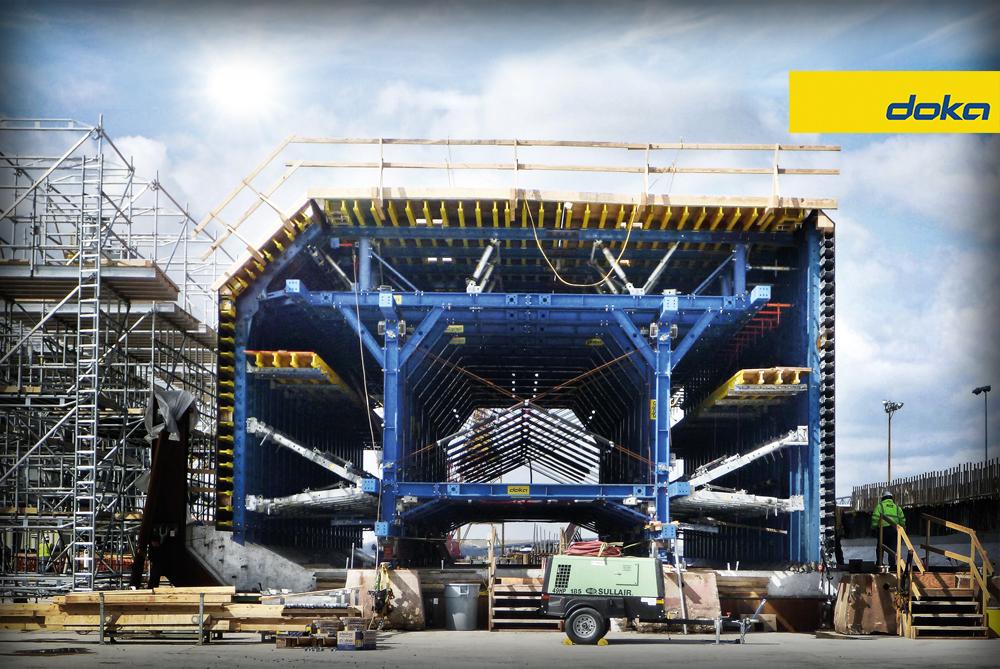

Projekt počítá s výrobou jedenácti samostatných tunelových segmentů, 106 metrů dlouhých, 16 metrů širokých a 8,8 metru vysokých. Každý z těchto segmentů, které jsou betonovány v suchém doku v Baltimoru, váží po dokončení téměř 13 000 tun a bude na místo přepravován dodatečně. Pro samotnou betonáž byl využit systém bednění založený na stávajícím systému Doka SL-1. Konstrukce tunelového bednění, která sestává z extrémně únosných ocelových nosníků, je díky systému vzpěr odolná vůči velmi vysokému zatížení a zkroucení při betonáži. Celý systém je navíc modulární, takže lze snadno výrazně upravit podle aktuálních požadavků. Menší nastavení se pak dají jednoduše realizovat vzhledem k jemnému závitu vzpěrných vřeten. Krátké časy betonáže, které jsou dnes v každém projektu rozhodující, jsou zajištěny předmontáží jednotlivých bednicích i podpěrných komponentů i díky jejich přemisťování prostřednictvím systému kolejnic a hydraulických válců.

Bednicí plášť pak tvoří velkoplošné nosníkové bednění Doka TOP 50 vybavené překližovanou deskou s povrchovou úpravou speciální pryskyřicí. Spoje panelů, zásluhou absence rámů bednění, poskytují perfektní otisk s minimem viditelných přechodů a díky možnosti pracovat s velkými plochami předmontovaného bednění také minimálně vytěžují jeřáby. Celý systém bednění je vysoko únosný a umožňuje tak dimenzování střední stěny tunelových segmentů na plný hydrostatický tlak betonu. Tím je umožněná v podstatě neomezeně rychlá betonáž bez nutnosti sledovat rychlost ukládání betonu.

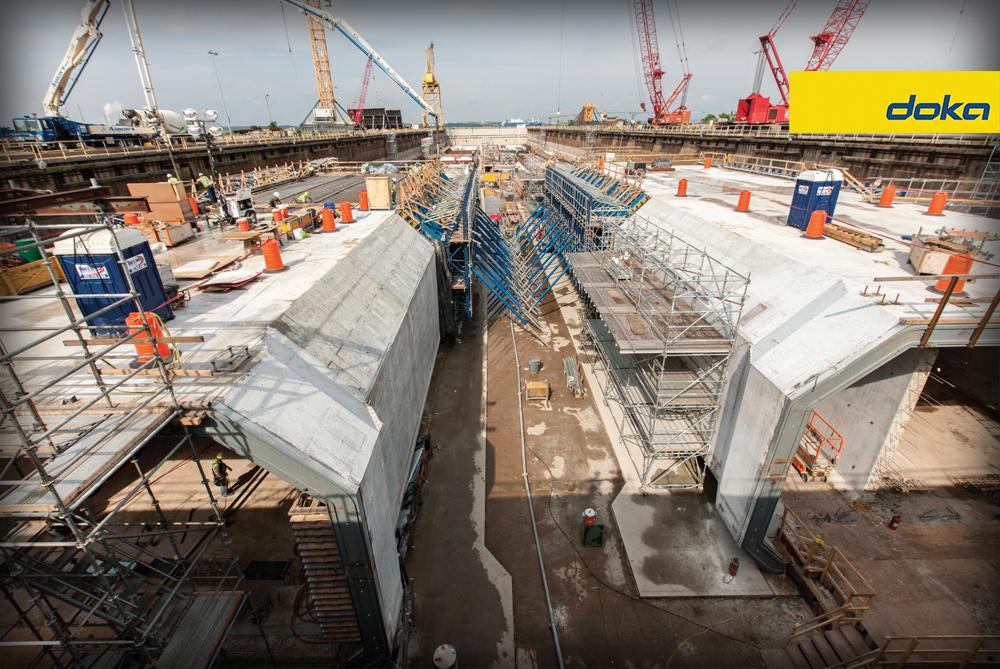

Zatímco v Baltimoru probíhá betonáž jednotlivých segmentů budoucího tunelu, na místě se připravují podmínky pro jejich ponoření. Více než tucet plovoucích bagrů vybírá ze dna řeky v hloubce cca 30 metrů materiál a vytváří tak rýhu v délce 1200 metrů a šířce 25 metrů, což není rychlá práce – denně jsou takto připraveny maximálně tři délkové metry. Celkem bude vybagrováno více než milion kubických metrů zeminy, která bude uložena do nedalekého oceánu a bude z ní vytvořen za pomoci dalších materiálů vlnolam. Zbylý materiál bude dále použit na stavbě. Na obou březích navíc probíhá příprava a betonáž vjezdových portálů do tunelu. Ty jsou před tlakem okolní zeminy i vody v konci portálu chráněny štětovnicemi, které jsou kvůli zabezpečení rozepřeny řadou traverz, které mají více než 70 centimetrů v průměru.

Po dokončení výkopu o hloubce 12 metrů budou na místo uloženy podkladné betonové desky o váze 40.000 tun a toleranci ukládání 2 centimetry. Hotové segmenty tunelu budou na lodích transportovány z doků v Baltimoru přes záliv Chesapeake na místo v řece Elizabeth, což představuje 320 kilometrů dlouhou plavbu na místo určení. Následně bude každý z nich naplněn více než patnácti tisíci litry vody a řadou betonových balastních bloků, pomocí plovoucích jeřábů ponořeny, pod vodou zafixovány a spojeny. Styk jednotlivých tunelových segmentů bude vybaven gumovým těsněním, které zajistí nepropustnost vody do finálního tubusu. Vzhledem k tomu, že povrchová úprava tunelu bude provedena v suchém doku a pro betonáž je využíván vodotěsný beton, nebude třeba tunel dodatečně sanovat jakýmkoliv vnějším pláštěm. To znamená, že 2nd Midtown Tunnel bude teprve druhým podvodním tunelem v USA, který nebude dodatečně vybaven ocelovým pláštěm. Po odčerpání vody, otestování vodotěsnosti a funkčnosti všech systémů bude tunel „pohřben“ pod téměř 70.000 tun vytěžené zeminy doplněné o štěrk a kamení, která vytvoří na celé stavbě ochranný val o dvoumetrové síle.

Second Midtown Tunnel bude pro první motoristy otevřen asi v polovině příštího roku. Ti tak budou moci využít už druhé podobné spojení mezi městy Norfolk a Portsmouth – první tunel pod řekou Elizabeth byl vystavěn už v roce 1962 a denně jím projede více než 40.000 vozidel. Nový tunel nebude ten stávající nahrazovat, ale posílí jeho možnosti.

Fakta

Realizace: 2nd MidtownTunnel
Lokalita: Norfolk, Virginia, USA
Dodavatel: SKW konsorcium Skanska, Kiewit&Weeks
Realizace projektu: 2012 - 2016
Nasazené systémy: Těžká podpěrná konstrukce SL1, velkoplošné bednění TOP 50 a speciální ocelová konstrukce pro vnější bednění
Bezpečnostní řešení: Systémové lávky a výstupové systémy Doka XS
Služby: Technické plánování Doka,podpora na stavbě, předmontáž, myDoka
