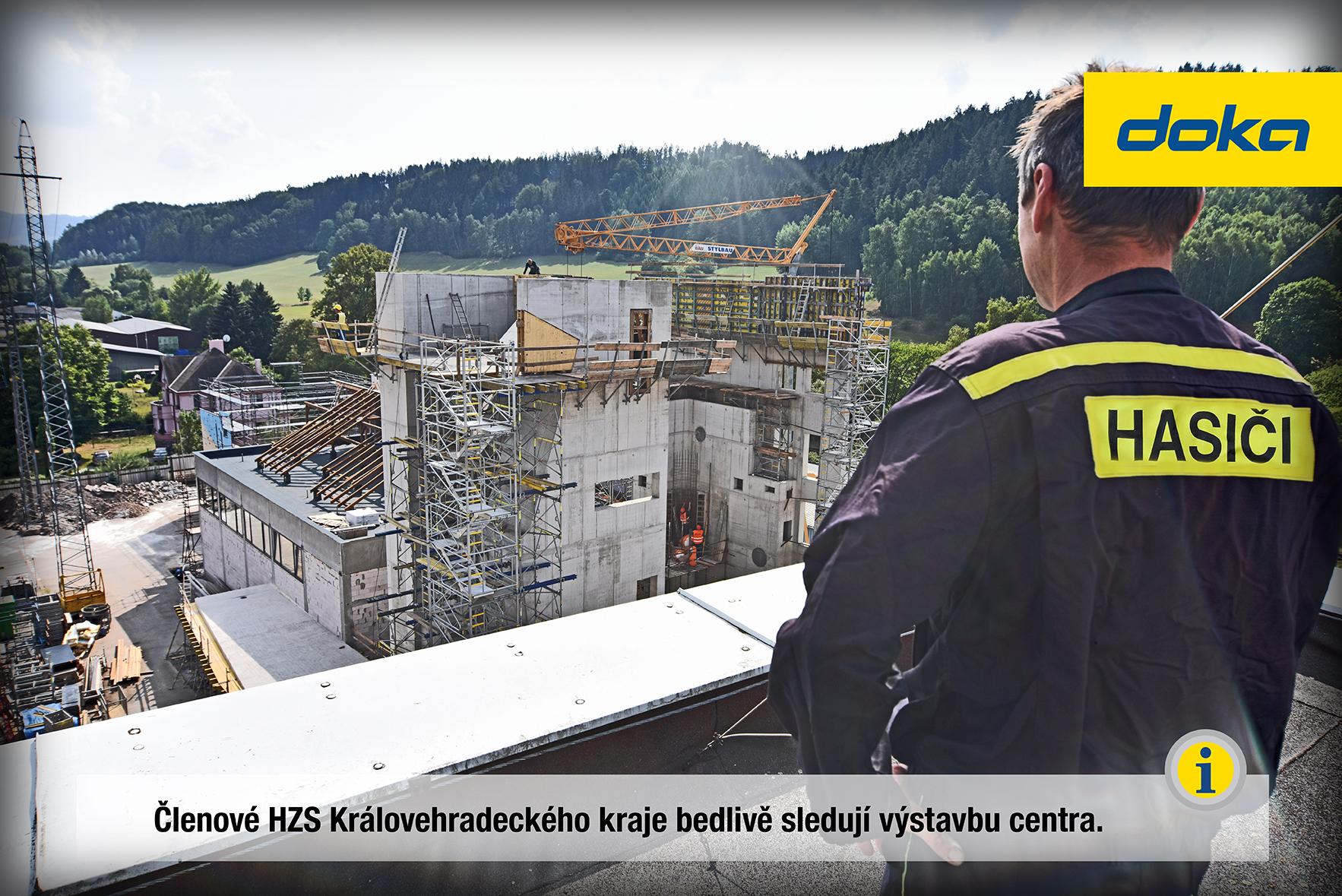

Světově ojedinělý projekt byl realizován ve Velkém Poříčí nedaleko Náchodu. V objektu Učiliště požární ochrany vyrůstá – za výrazné pomoci zvláštního bednění Doka – zčásti monolitický objekt výjimečného výcvikového centra.
Tiskové oddělení
„Navštívili jsme několik podobných center v Evropě, sesbírali poznatky a postřehy, přidali k tomu nějaké naše požadavky a na tomto základě vznikl návrh našeho centra, které by mělo nabídnout velkou škálu výcvikových aktivit pro hasiče,“ komentuje kpt. Mgr. Tomáš Saifrt z HZS Královéhradeckého kraje. Objekt jako celek je navržen tak, aby maximum vitřních i vnějších ploch obvodového pláště mohlo být využito pro výcvikové aktivity, a to zejména pro výcvik činností ve výšce a nad volnou hloubkou. „Na střeše budou ve výšce 21 metrů probíhat například simulace zásahů při silném větru nebo přívalech sněhu. Uvnitř zařízení se bude nacházet, kromě lezeckých stěn, i speciální vybavení pro simulace zásahů ve velmi specifických podmínkách. Najdeme tam i cvičnou studniční šachtu, polygony stísněných prostor nebo stromový kmen s větvemi,“ uvedl ředitel územního odboru Náchod a odborný garant projektu plk. David Pouč. Nejvýraznějším prvkem celé stavby ale zůstane venkovní monolitická lezecká stěna, která tvoří průčelí objektu.

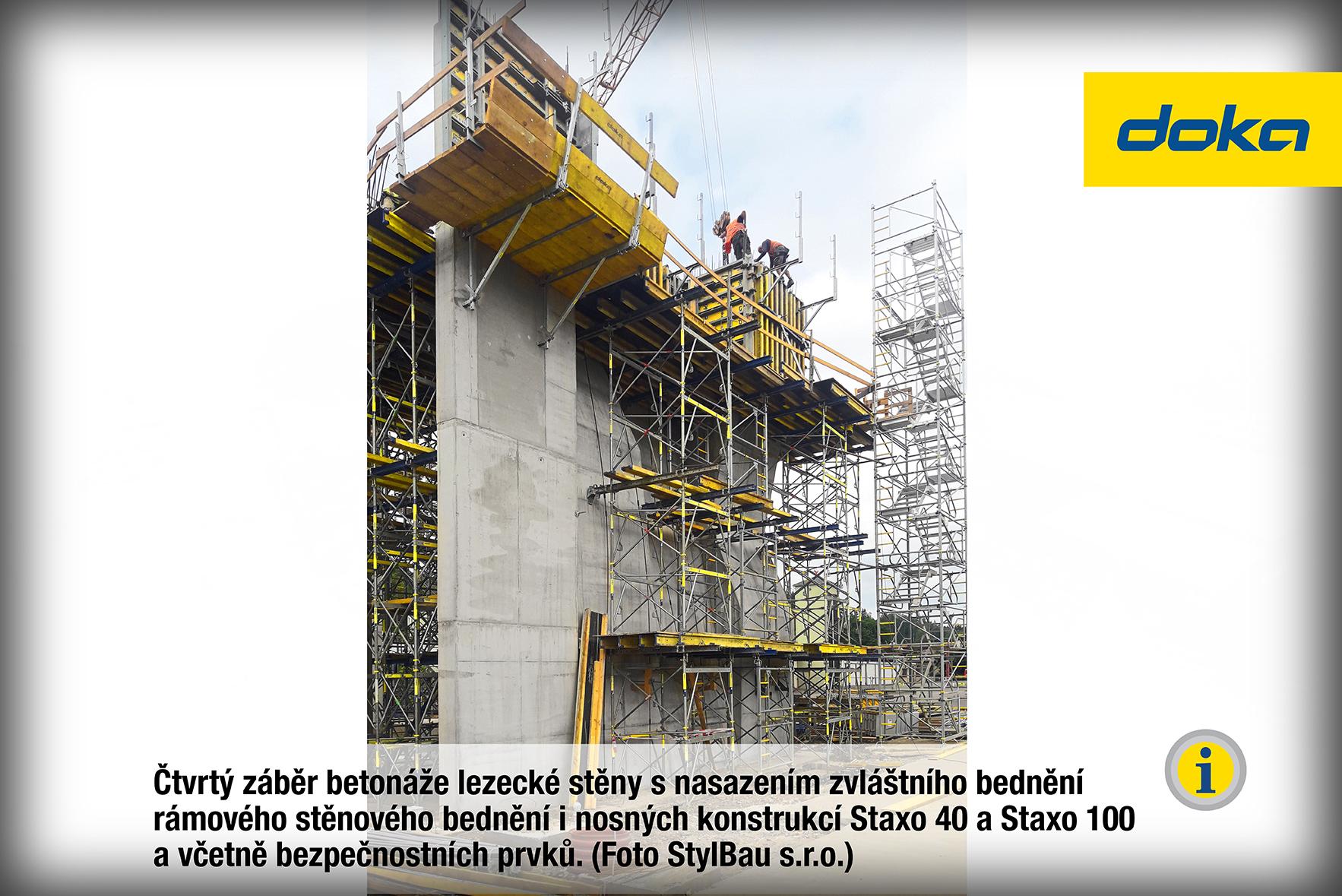

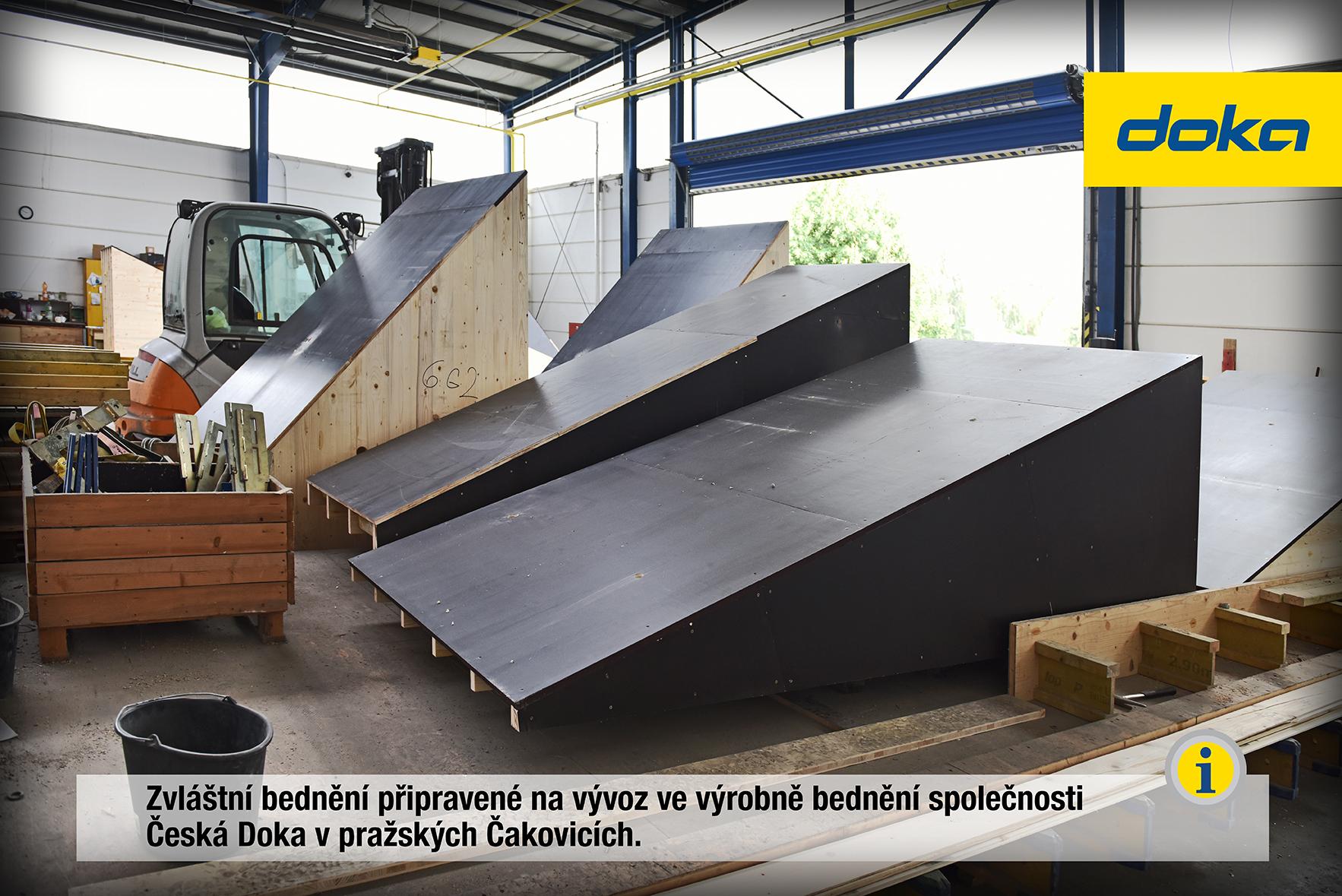

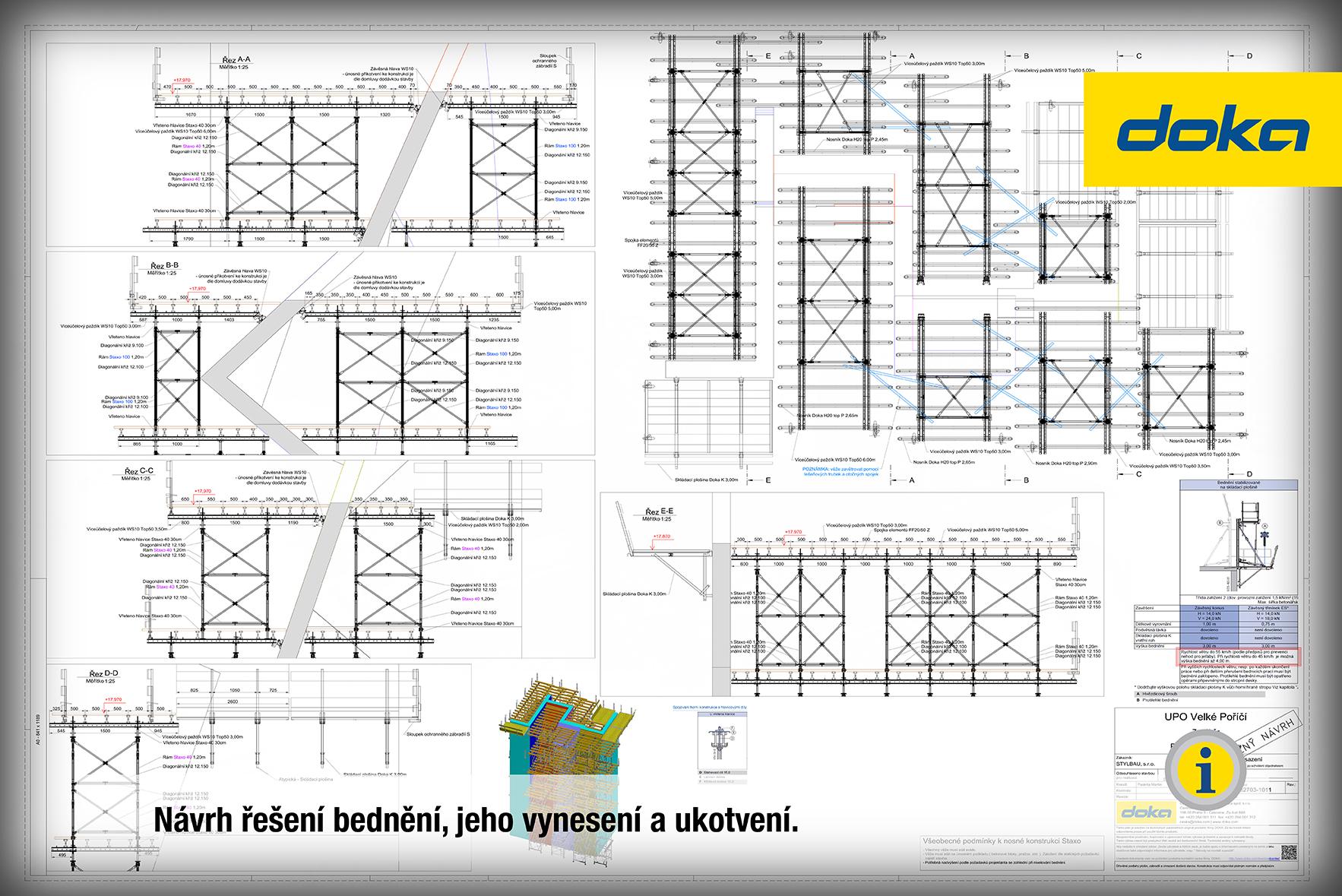

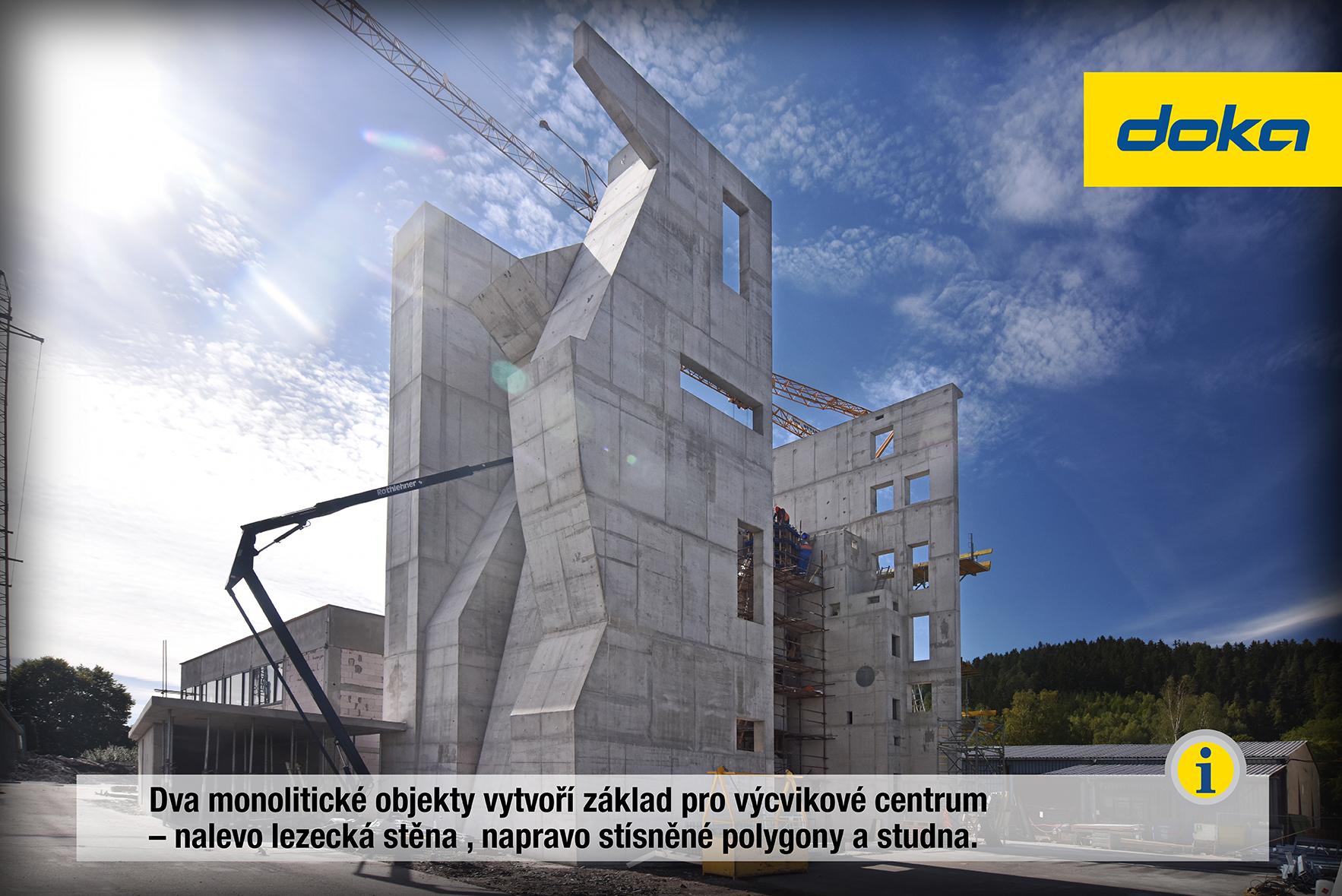

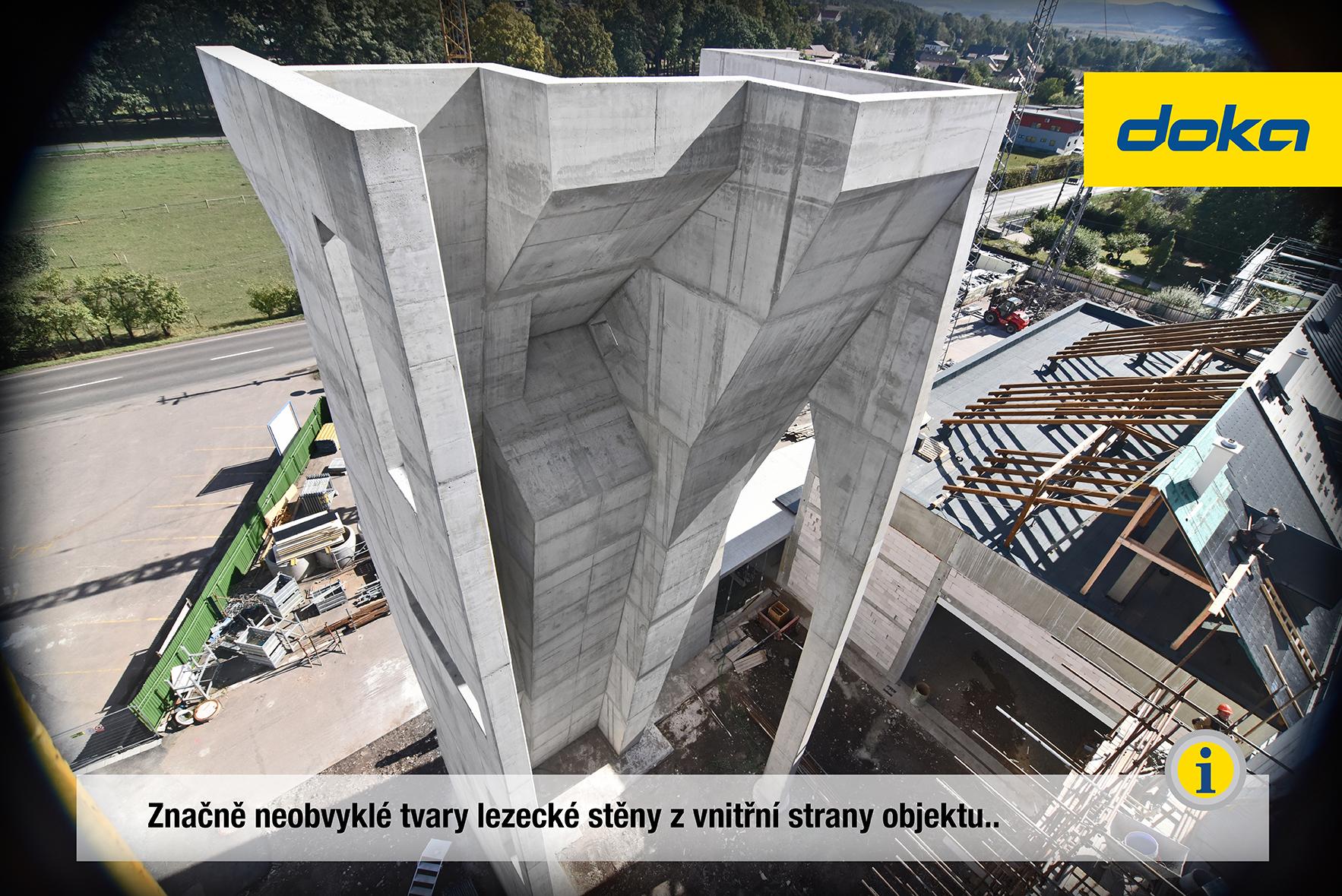

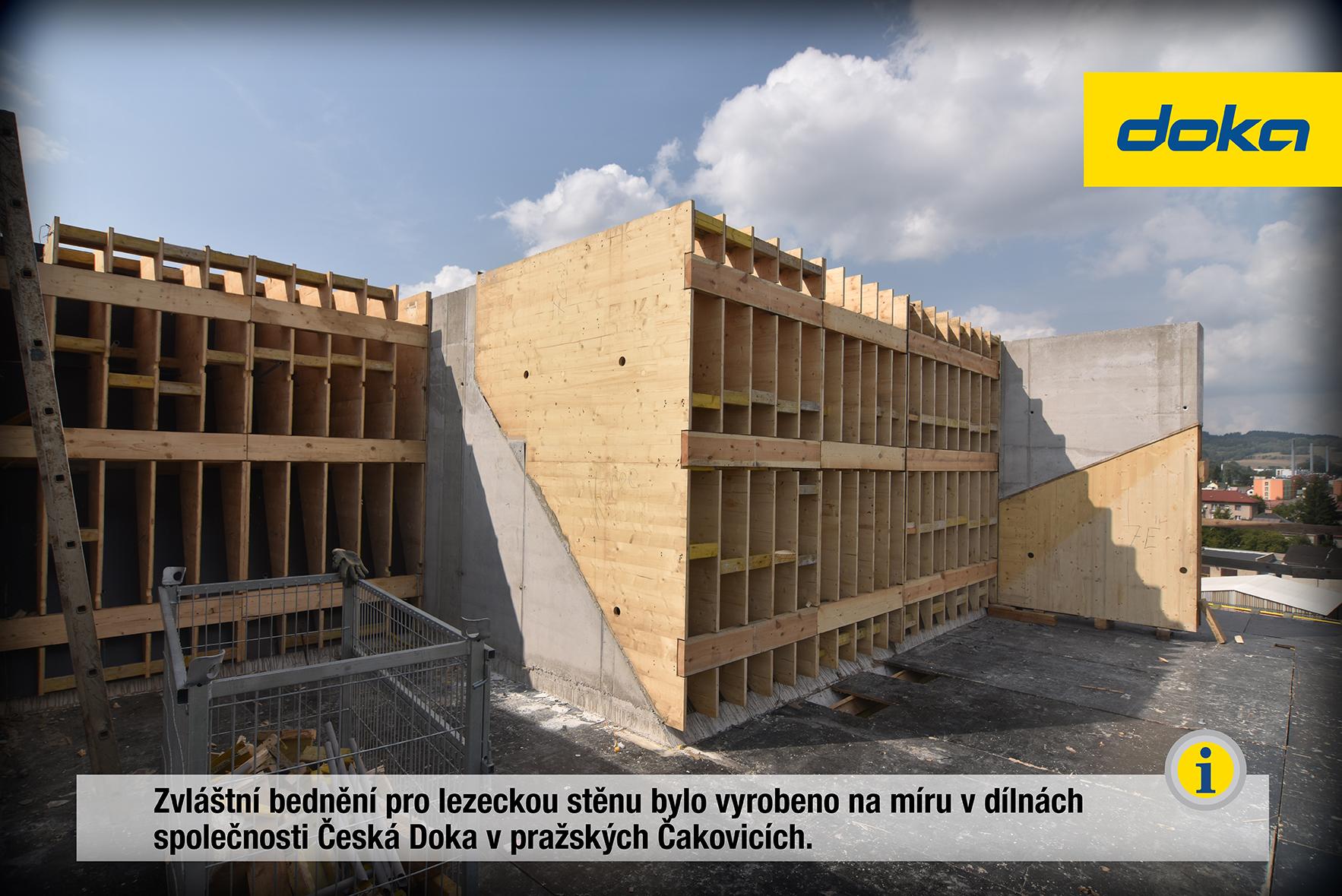

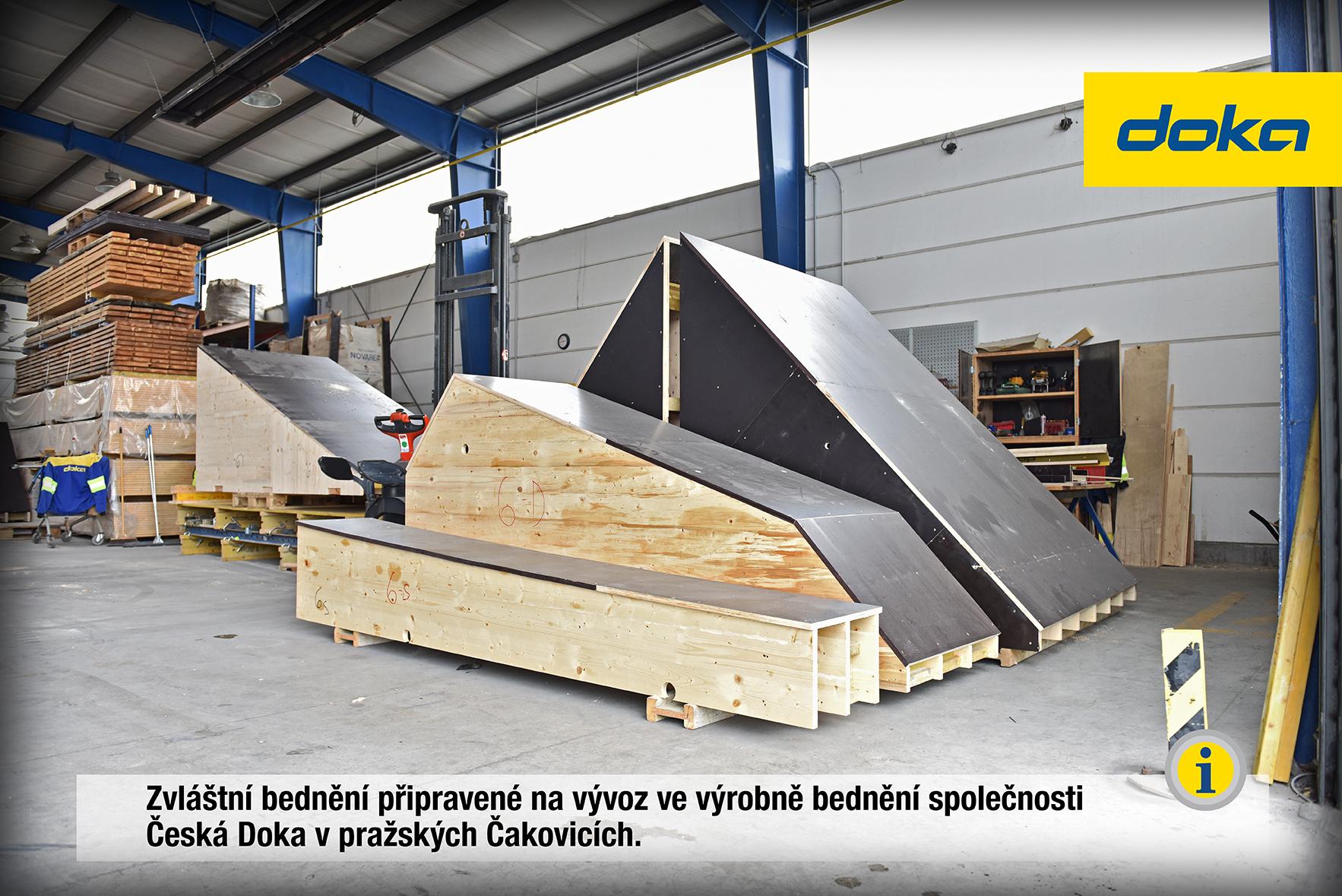

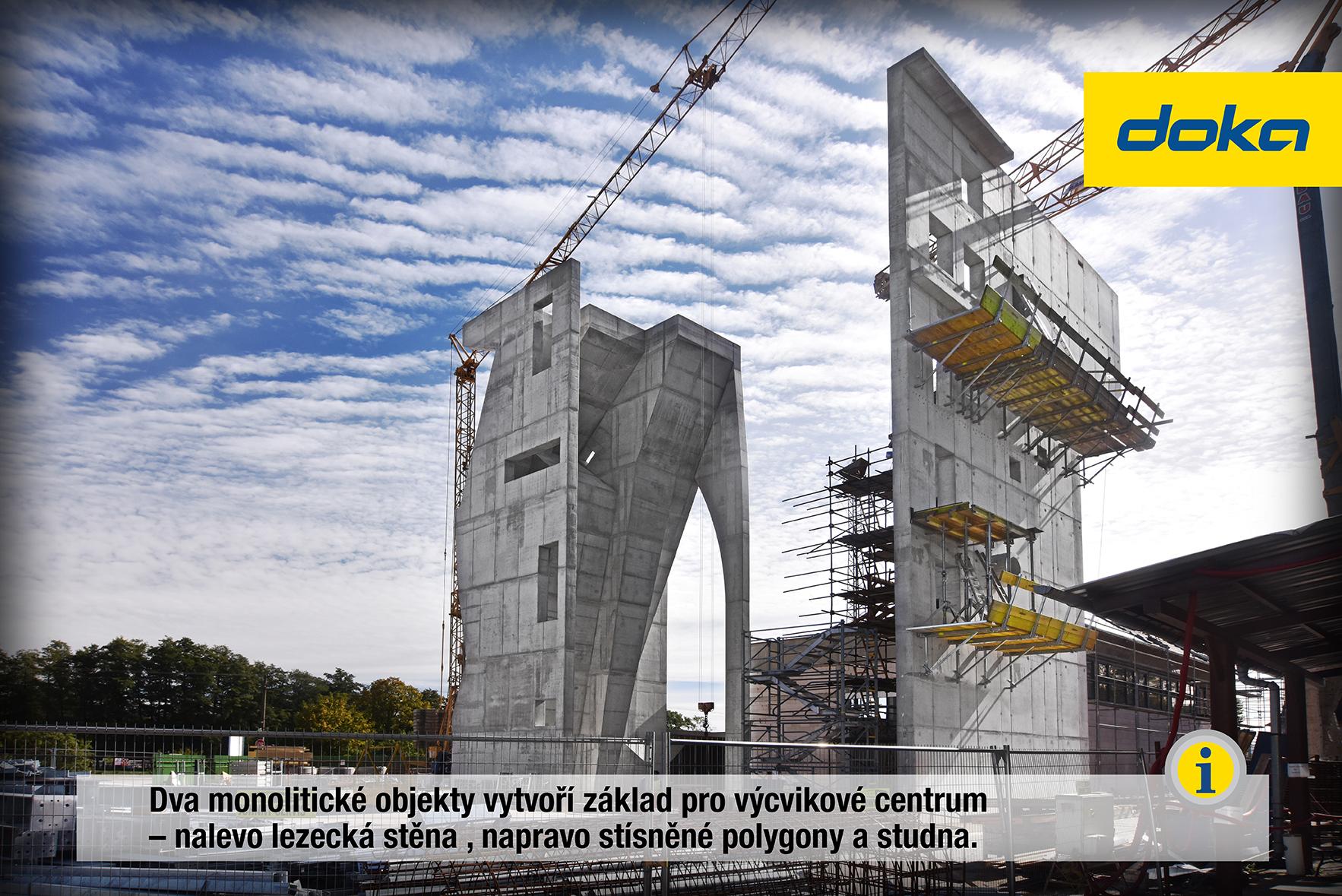

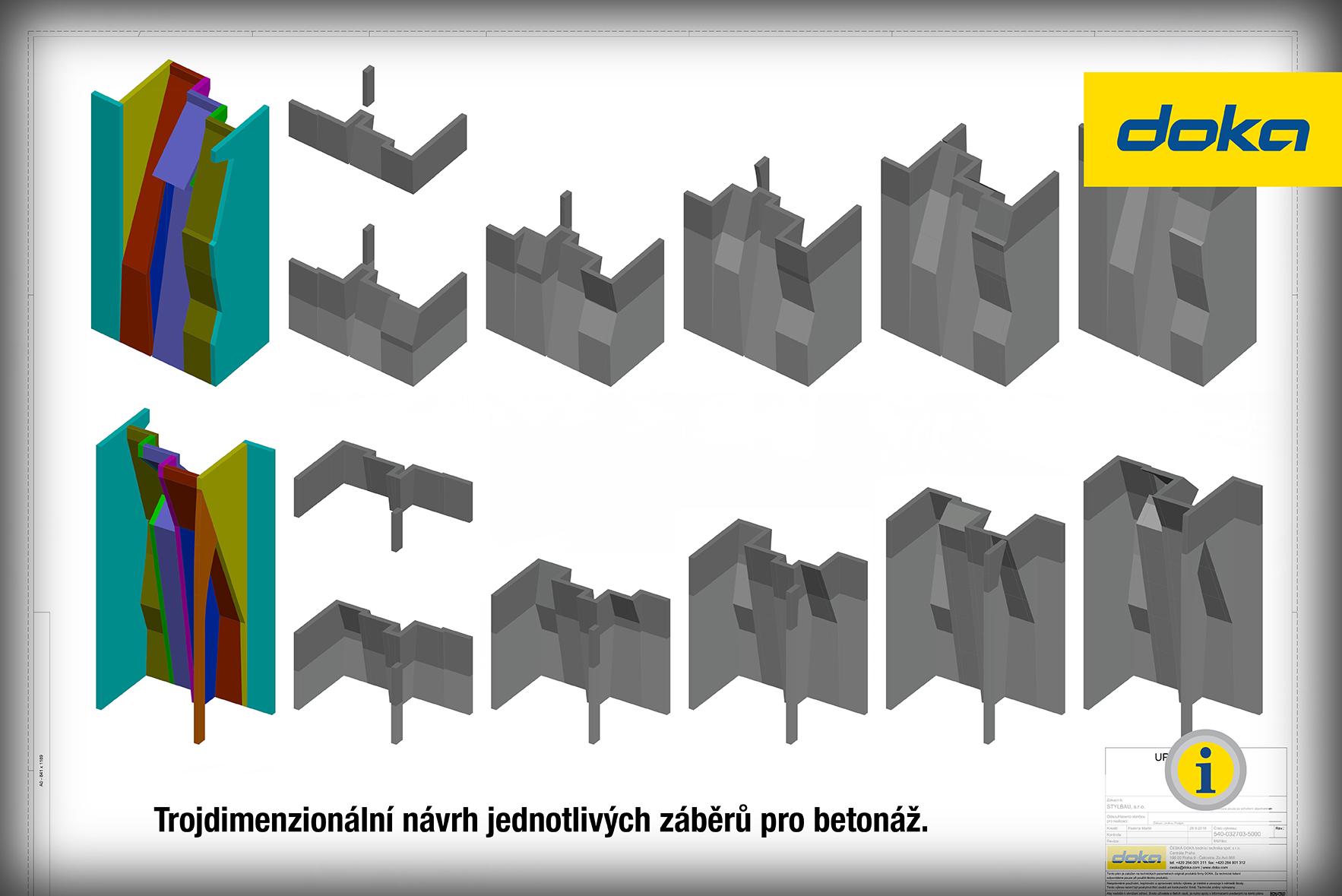

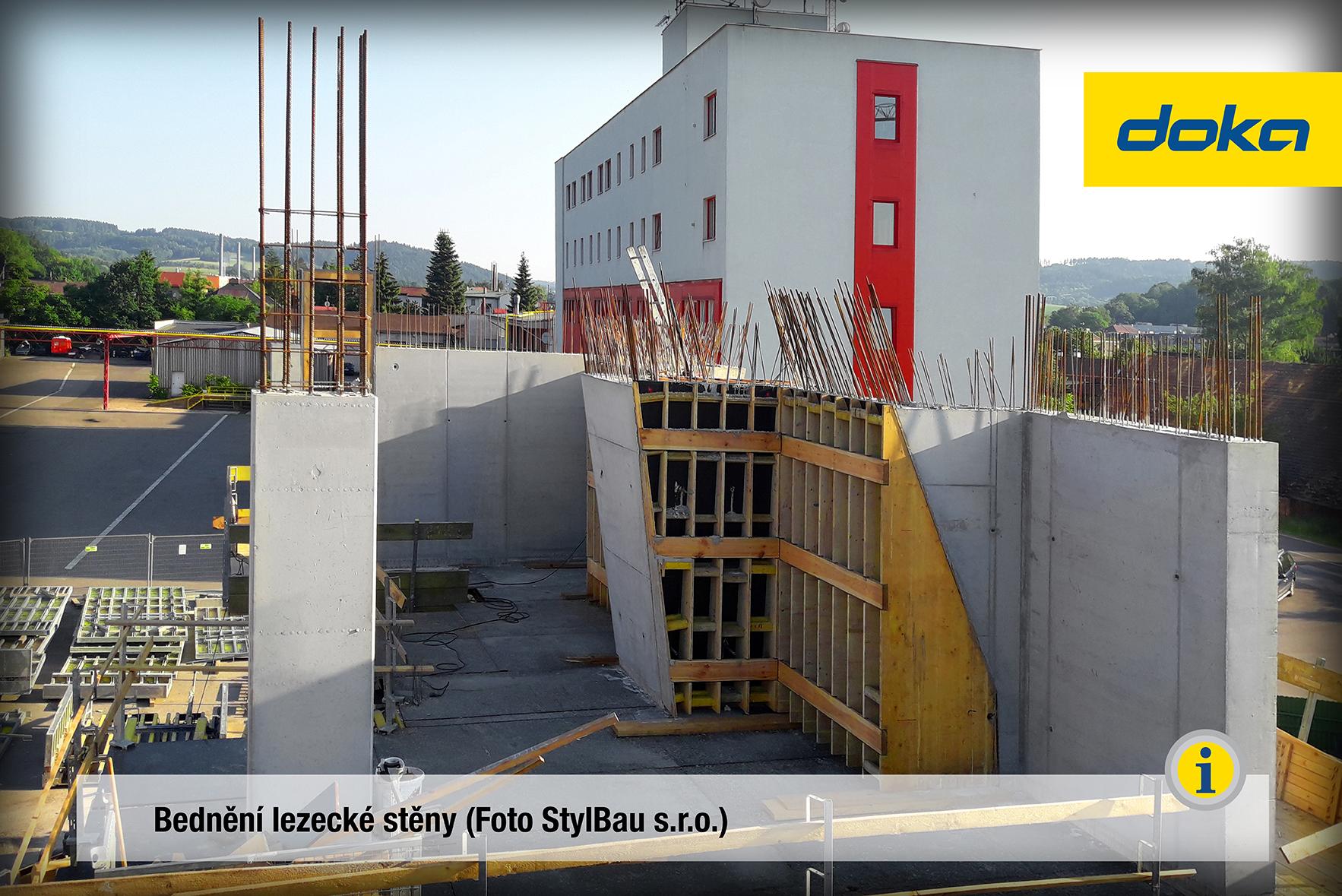

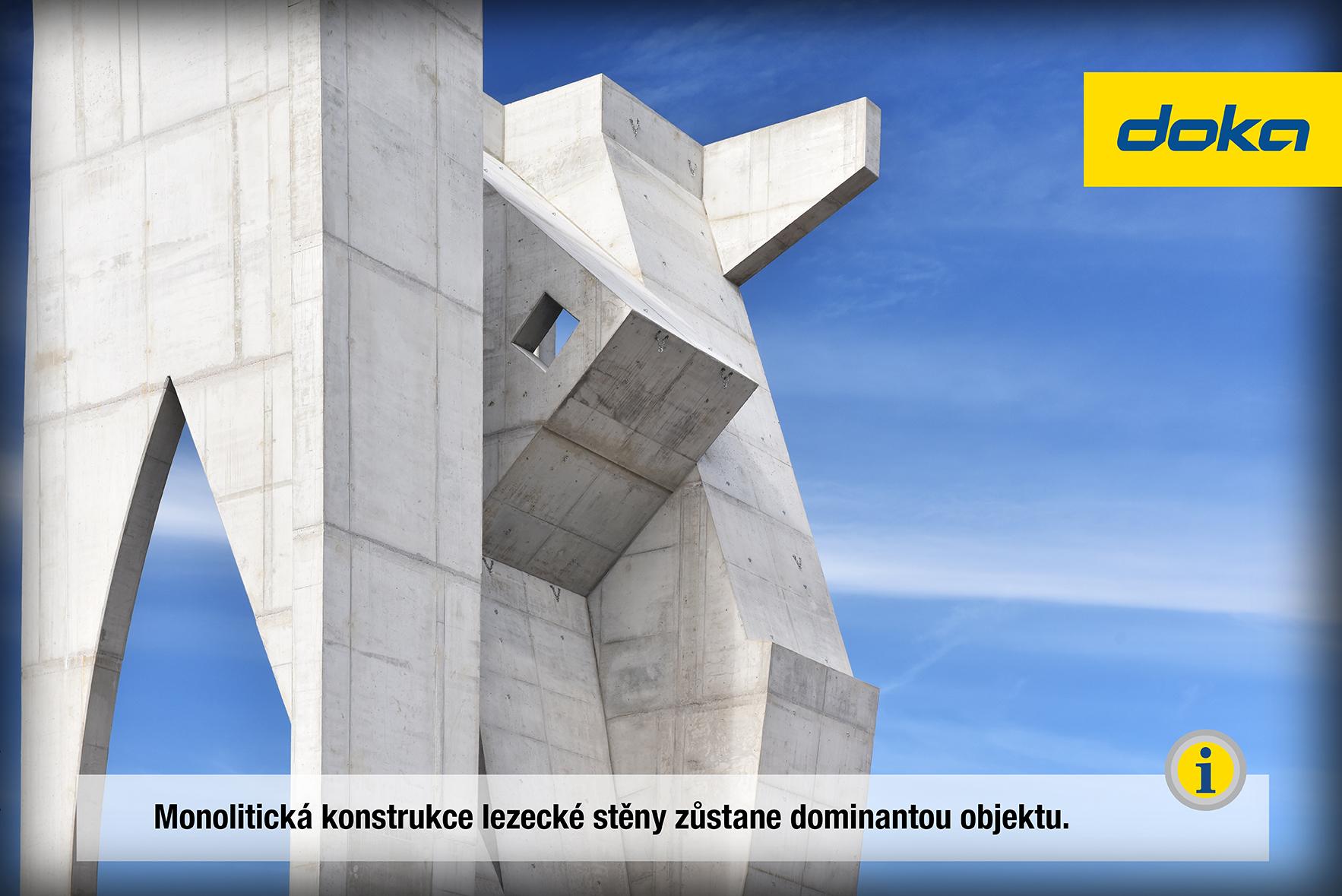

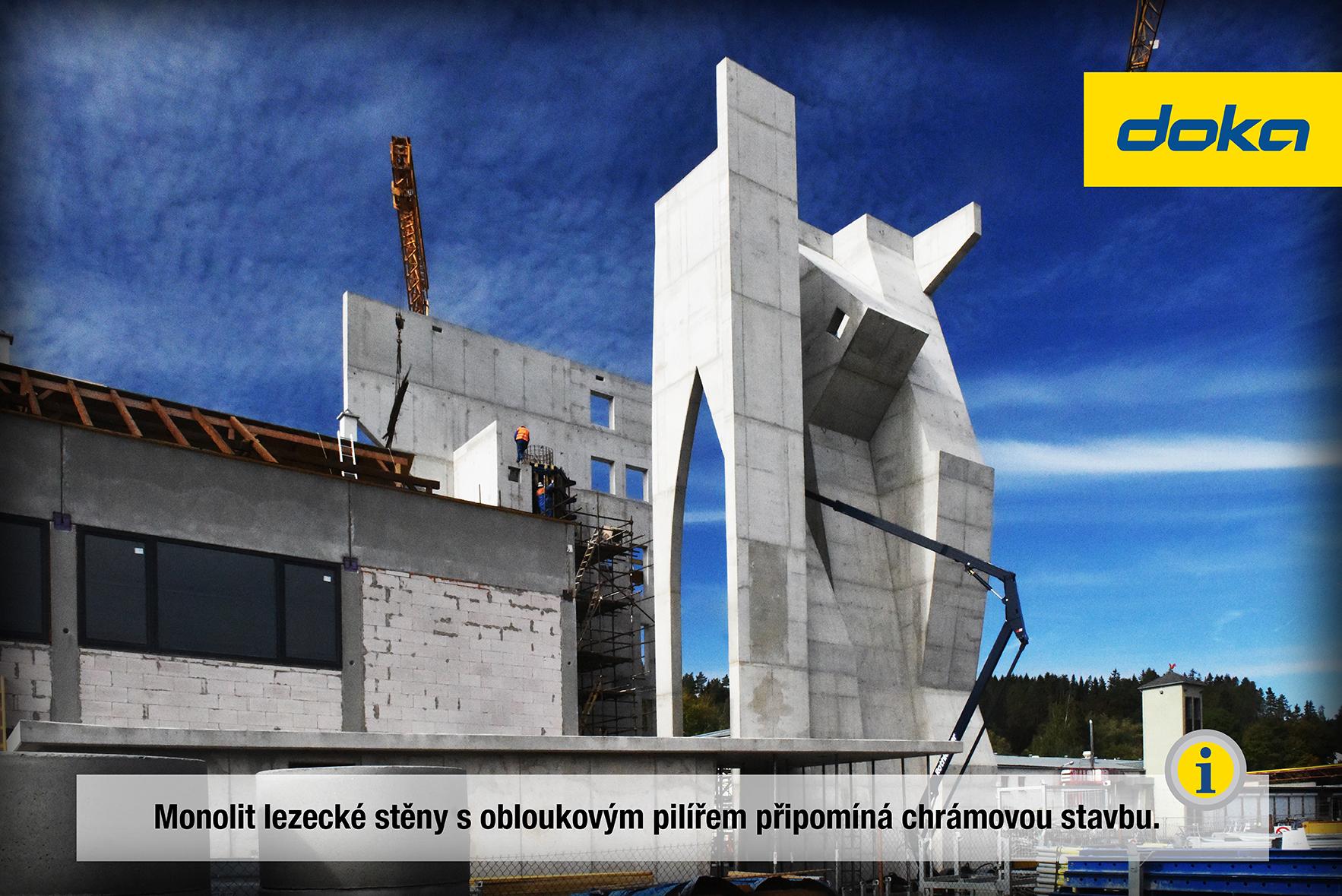

Monolitické konstrukce Základem budovy jsou dvě monolitické konstrukce, které tvoří přední a zadní průčelí budovy a budou vytvářet nejnáročnější výcvikové polygony: sedmipatrovou lezeckou stěnu komplikovaného tvaru i úzké průlezy připomínající nejrůznější šachty a studny. „Pro realizaci lezecké stěny jsme navrhli a vyrobili celkem 94 kusů zvláštního bednění o celkové ploše bednicího pláště přes 700 metrů čtverečních. Jednotlivé celky měly průměrně 3 metry na výšku, takže betonáž celé stěny byla rozložena na sedm záběrů,“ kometuje odborný technik společnosti Doka Martin Paškrta, který bednění pro stavbu navrhoval. Každý se 7 záběrů byl svým tvarem jedinčný a betonoval se vždy najednou. „Pro každý záběr tak bylo nutné zvlášť naprojektovat a vyrobit atypické bednicí formy, které sestávaly z dřěvených ramenátů, výztuh a bednicího pláště tvořeného překližkovou deskou s fenolickým filmem. Kvůli atypickému tvaru navíc nebylo možné podepřít bednění jednotlivých záběrů šplhacím systémem, ale nastavováním podpěrné konstrukce Staxo 100 kotvené ke stávající konstrukci,“ dokončuje Paškrta.
Součásti zvláštního bednění byly využity i v polygonu stísněných průlezů, kde byla s jejich pomocí zfomována šestipatrová studna o vnitřním průměru 100 centimetrů a další spleť kruhových průlezů. Na tu navazuje navíc stísněný prostor sendvičových monolitických stěn, které jsou od sebe vzdáleny jeden metr a v budoucnu vytvoří další tréningové šachty. Tyto svislé konstrukce byly realizovány prostřednictvím stěnového rámového bednění Framax s bednicí deskou Xlife, doplněného o výstupové veže 250, skládací plošiny K a další zabezpečení volného okraje.
„Společnost Doka nám dodávala komponenty bednění i speciální bednicí celky takzvaně „just in time“, tedy ve správný čas. Díky tomu se nám na stavbě nehromadily bednicí formy a my jsme mohli kontinuálně pokračovat ve stavbě. To pro nás byla velká pomoc,“ říká stavbyvedoucí Petr Vinš z realizační společnosti STYLBAU. „S realizací tak složitého projektu, navíc s nasazením speciálních bednění jsme doposud neměli zkušenost. Díky podpoře odborníků na bednění jsme ale všechny betonářské práce realizovali poměrně snadno a v dobrém čase,“ dodává stavbyvedoucí Vinš.
Složitý projekt si vyžádal nejen téměř tisíc hodin plánování, ale také další stovky hodin výroby zvláštních forem pro speciální konstukce. Navíc byl výzvou nejen pro techniky a truhláře společnosti Doka, ale také pro betonáře společnosti STYLBAU s.r.o., kteří monolitickou konstrukci realizovali. Největší výzva ale čeká až na koncové uživatele – hrdiny z hasičského záchranného sboru, kteří v rámci výcvikového centra budou řešit nejednu složitou situaci, jejíž poctivý nácvik může v budoucnu vést k záchraně života, zdraví i majetku.
Podpořit projekt, který bude pomáhat členům Hasičského záchranného sboru, bylo pro odborníky na bednění ze společnosti Česká Doka ctí. Je totiž třeba zmínit, že v týmu společnosti je velká řada těch, kteří se aktivně angažují ve svých lokálních sborech dobrovolých hasičů. Není tak vyloučeno, že se někteří „odborníci na bednění“ na místo činu vrátí – tentokrát ovšem v roli hasičů ve výcviku.

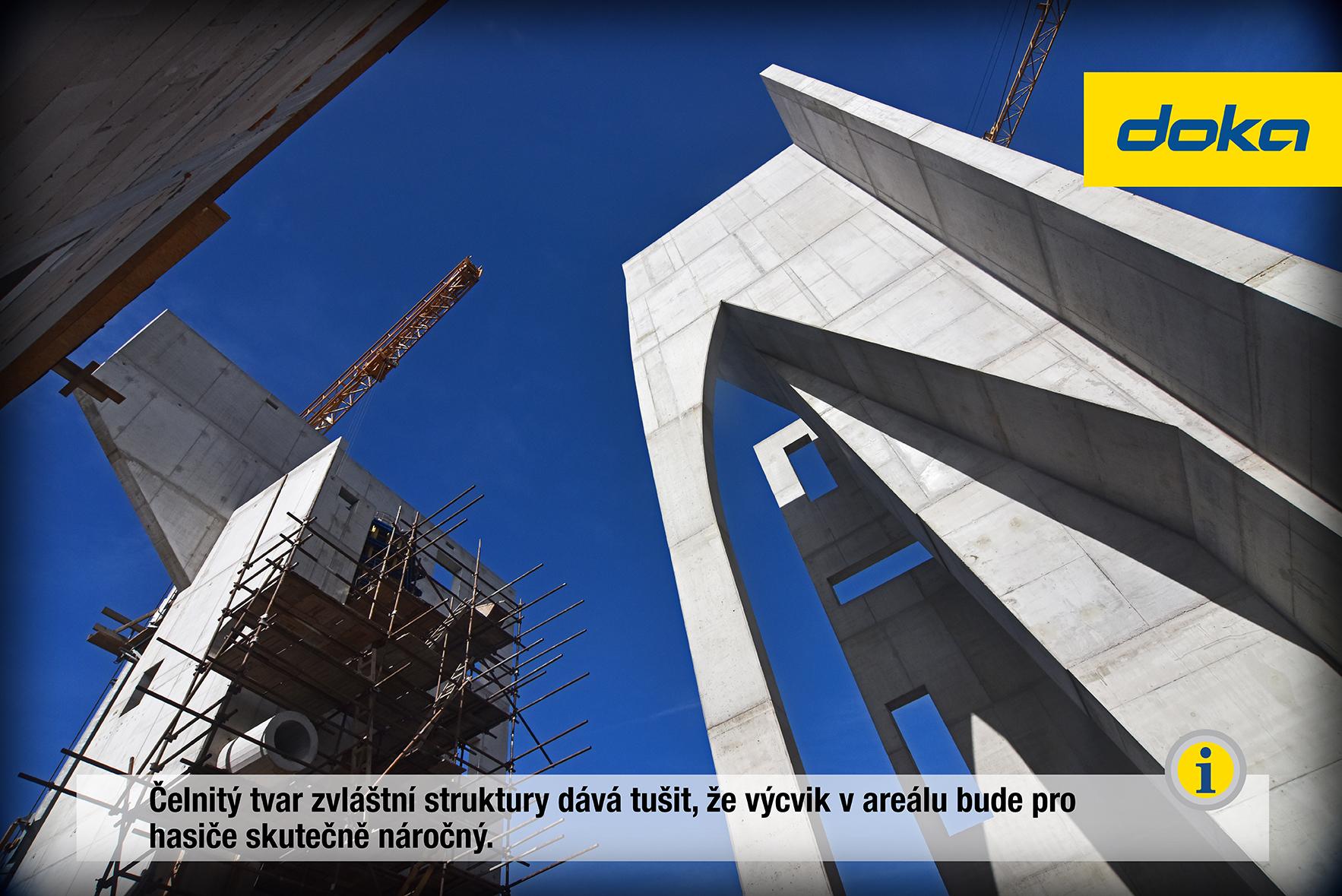

Výzva stavby: Složitý tvar navržené konstrukce je naprosto unikátní a vymyká se běžným možnostem bednění. Po dokončení navíc zůstanou některé povrchy viditelné a je proto kladen důraz nejen na dosažení požadované struktury s posloupnými dodávkami bednění ale také na zvýšenou kvalitu povrchu.
Řešení Doka: Pro potřeby projektu bylo navrženo a vyrobeno 96 kusů bednicích forem. Ty byly vyráběny a na staveniště dodávány systémem „just in time“ aby stavba pokračovala v rychlém a nepřerušovaném tempu. Bednicí celky byly navíc vybaveny kvalitní deskou pro otisk betonu v pohledové kvalitě.
Lokalita: Velké Poříčí, okres Náchod
Zadavatel: HZS Královéhradeckého kraje
Realizační firma: STYLBAU, s.r.o.
Trvání projektu: 2018
Výška konstrukce: 21 metrů
Množství uloženého betonu: přes 300 M3
Nasazené systémy: Více než 100 kusů zvláštního bednění, nosné konstukce Staxo 40, nosné konstukce Staxo 100, Stěnové rámové bednění Framax Xlife, stropní bednění Dokaflex
Bezpečnostní systémy: skládací plošina K, výstupové věže 250, sloupky ochranného zábradlí S
Služby: plánování nasazení bednění, výroba zvláštního bednění, předmontáž, asistence na stavbě
O společnosti STYLBAU: Generální dodavatel staveb – stavební firma STYLBAU, s.r.o. se již od roku 2001 specializuje na generální dodávky staveb a komplexní servis pro stavební investory v oblastech výstavby bytových a rodinných domů, občanské vybavenosti i průmyslových staveb. Pracovníci společnosti vynikají vysokou odborností. (Prosím doplnit)
O Učilišti Požární Ochrany Velké Meziříčí: Učiliště požární ochrany ve Velkém Poříčí je organizační složkou HZS Královéhradeckého kraje. V roce 2002 bylo Generálním ředitelstvím HZS ČR pověřeno k provádění základní a pravidelné odborné přípravy hasičů - instruktorů pro práci ve výšce a nad volnou hloubkou. Učiliště se na poli činností ve výšce a nad volnou hloubkou věnuje metodické a publikační činnosti, organizaci odborných a specializačních kurzů, výcviků, workshopů a přednášek určených profesionálním i dobrovolným hasičům. Učiliště spolupracuje s odbornými lektory z řad profesionálních hasičů, příslušníků a zaměstnanců složek IZS jako je Horská služba, Zdravotnická záchranná služba, Policie ČR, Armáda ČR a dále zástupci odborných firem zabývajících se činnostmi ve výšce a nad volnou hloubkou a souvisejícími obory.
