Spřažený most na obchvatu Třince

14.07.2016 | Média
Stavba obchvatu Třince sestává z řady stavebních objektů, z nichž třináct tvoří mostní konstrukce, od jednoduchých můstků až po kilometrová přemostění. Většina je realizovaná na pevné skruži (typicky podpěrná konstrukce Staxo 100) s nasazením stropního bednění Dokaflex a rámového bednění Framax, Frami a velkoplošného nosníkového bednění TOP 50 pro realizaci pilířů a opěr. Specifickým projektem je most SO206, kde jsou nasazeny vozíky pro spřažené konstrukce.

Galerie

Přemostění údolí řeky Olše je navrženo jako dvoutrámová spřažená ocelobetonová konstrukce o šestnácti polích se součtem rozpětí 722 metrů. Celkově přemostění tvoří dva souběžné identické mosty, pro každý směr dopravy jeden. Založení mostů je hlubinné na vrtaných pilotách, podpěry jsou tvořeny stojkami proměnného průřezu ve tvaru písmene Y z monolitického betonu a jsou vetknuty do základových patek. Výšky jednotlivých podpěr jsou v rozmezí 5,50 - 17,10 metrů.

Spodní stavba

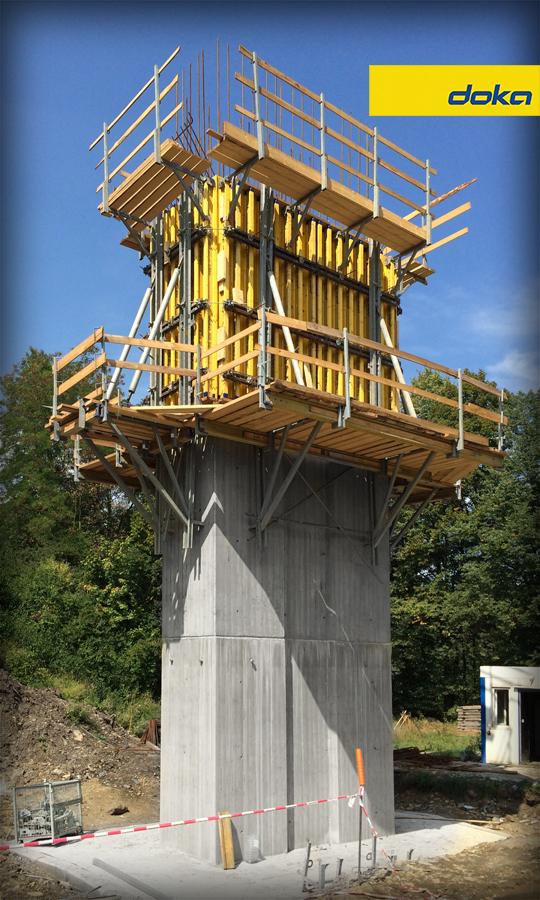

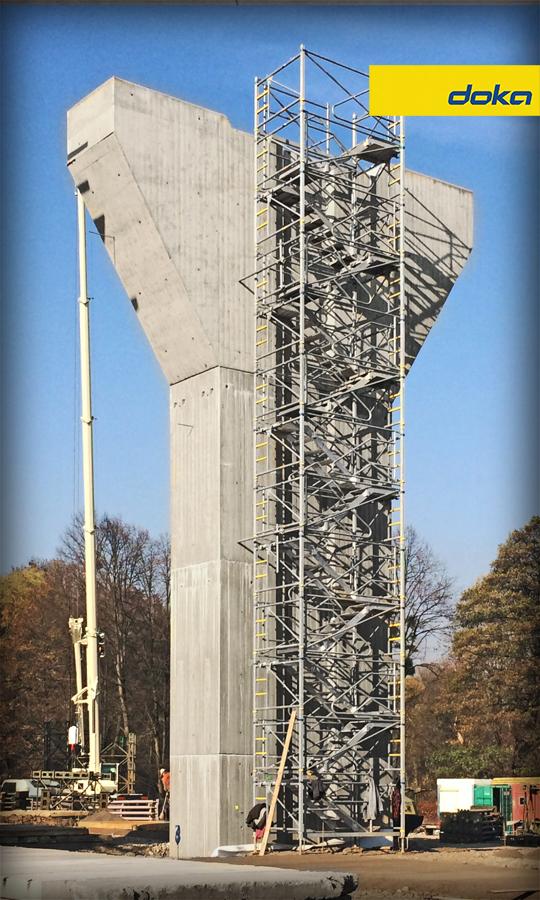

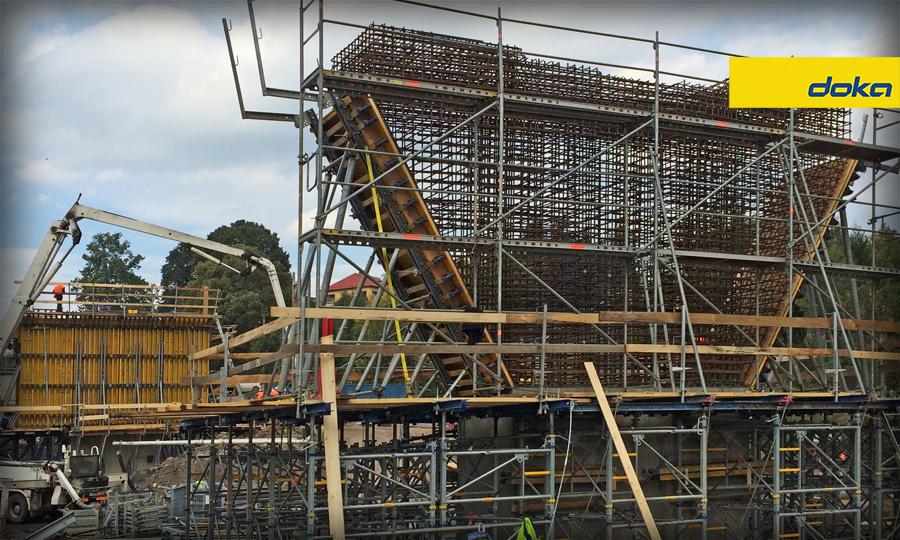

Základové patky pilířů s výškou až dva metry, jsou uloženy do tří metrů pod povrchem, jejich horní hrana spočívá cca 80 cm pod terénem. Tvoří je monolitický beton, který byl ukládán do jednoduchého rámového bednění Framax. Následná betonáž pilířů mostu byla realizována částečně prostřednictvím nosníkového bednění TOP 50 doplněného o speciální bednění vyrobené na míru dle požadavků stavby. Pro vyšší dříky bylo nasazeno šplhací bednění MF 240 rovněž osazené nosníkovým bedněním TOP 50 s třívrstvou bednicí deskou. Všechny pilíře pak byly vybaveny nosníkovým bedněním od místa rozšíření do tvaru písmene Y, kdy bylo nutno bednění TOP 50 modifikovat a vynést na pevnou skruž, kterou vytvořily podpěrné věže Staxo 100 s nosností až 100 kN na nohu konstrukce.

Konstrukce mostu

Po dokončení jednotlivých mostních pilířů bylo přikročeno k montáži ocelové konstrukce mostu, která je u obou mostů navržena jako dvoutrámová ze dvou ocelových nosníků se vzdáleností 7,5 metrů. Každou mostní konstrukci tvoří celkem 31 dílců, z nichž 16 je polových a 15 pilířových a mají délku do 30 metrů. K dosažení společné nosnosti bude ocelová konstrukce propojena pomocí spřahujících trnů s betonovou deskou, která bude realizována pomocí vozíků pro spřažené konstrukce Doka. Realizace desky pro kombinované ocelovo-betonové mosty, které využívají kladné vlastnosti obou materiálů k dosažení nejlepšího výsledku je tak rychlejší a jednodušší.

Nasazení vozíků pro spřažené konstrukce

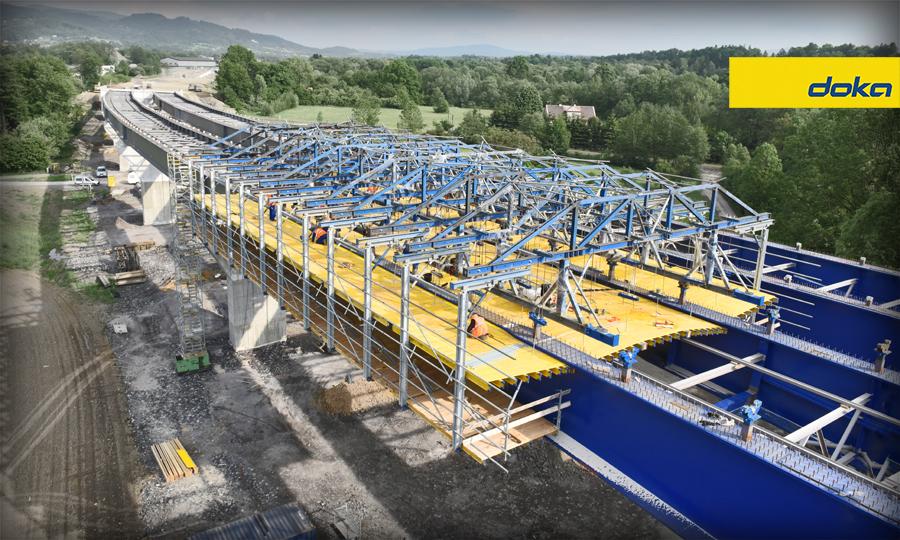

Na každé mostovce je nasazen jeden, respektive dva páry vozíků, s nimiž je betonáž prováděna takzvaným poutnickým způsobem. To znamená, že vždy jeden vozík zajišťuje betonáž polových částí mostu a druhý částí podporových. Tento systém je určen zejména kvůli rovnoměrnému zatěžování ocelové konstrukce. Cílem zejména je, aby nedošlo k neočekávaným deformacím nebo poškození už vyhotovených částí mostu. A proč zde bude nasazeno vozíků hned šest? „Práce s vozíky pro spřažené konstrukce je velmi rychlá a při nasazení více párů vozíků bude most realizován ve zkráceném termínu," komentuje Michal Žoha, technik společnosti Česká Doka. Celkem bude vyhotoveno 32 betonážních úseků v délkách 18 až 27,5 metru.

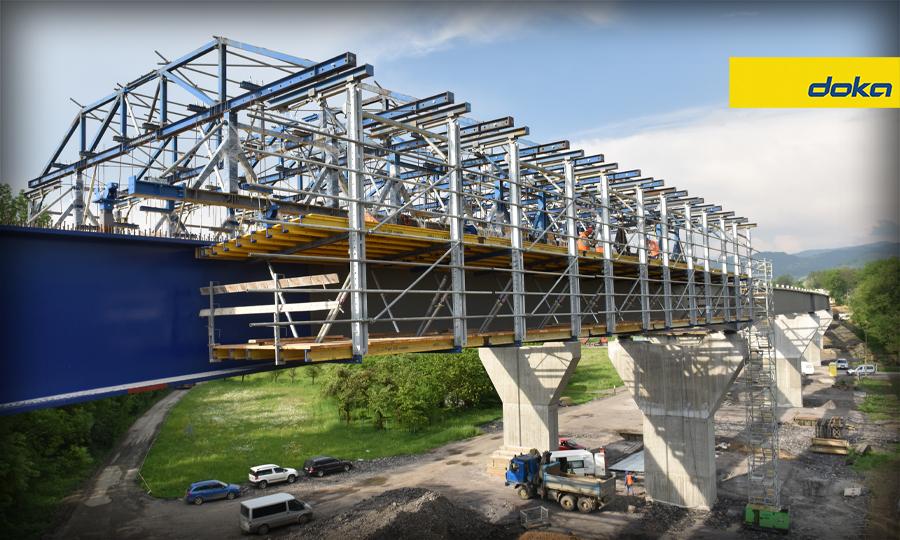

Vozíky pro spřažené konstrukce tvoří ocelový rám, který je z velké části montován z běžných dílů pro systémové bednění, a které jsou osazené předmontovanými celky velkoplošného nosníkového bednění TOP 50. Díky posunu, realizovanému pomocí pojezdů instalovaných na ocelových nosnících mostu, je možné celý osmdesátitunový kolos jednoduše přesouvat mezi záběry s pomocí navijáků. Při posunu cestuje systém ve dvou částech - samotný vozík a spodní bednění. Na místě pak je snadno propojen pomocí ocelových tyčí a rychle připraven pro další betonáž. Při celém procesu navíc není potřeba nasazení jeřábu, což výrazně zlevňuje a zrychluje realizaci. "Práce jde rychle kupředu a díky profesionalitě realizačních firem by šlo zkrátit cyklus až na devítidenní takt," komentuje Žoha.

Řešení pomocí vozíku pro spřažené konstrukce je pro vybranou stavbu ideální, protože v sobě spojuje hned několik pozitivních aspektů: jednoduchou montáž, nasazení i obsluhu a cenovou přijatelnost díky montáži z běžných dílů a nasazení osvědčených bednicích systémů. Jasnou výhodou pro realizační firmy je také možnost dodání technického řešení, bednicího vozíku i samotného bednění od jedné firmy. V součtu tak vzniká jasná rovnice mezi ekonomikou stavby a volbou vhodného bednicího systému. Stranou nesmí zůstat ani vysoká míra bezpečnosti, která je dána především díky velkoryse dimenzovaným pracovním plošinám i standardně montované profesionální ochraně volného okraje.

Výhodou řešení prostřednictvím vozíků pro spřažené konstrukce je také ekologická ohleduplnost. S výjimkou realizace mostních podpěr totiž není nutné zasahovat s těžkou mechanizací do krajiny a vliv na devastaci přírody je tak značně oslaben. V tom má nakonec jasno i zadavatel stavby, který trvá na revitalizaci krajiny po stavbě, a to do posledního detailu: předepsána je zejména skladba nově vysazovaných rostlin, které musí být z druhů, které jsou v oblasti původní.

Závěr

Mostní objekt SO 206 po svém uvedení do provozu bude společně se všemi dalším úpravami a stavbami tvořit nové pokračování silnice I/11 od rychlostní silnice R48 až po státní hranici se Slovenskou republikou. Ambiciózní projekt povede ke zklidnění a zrychlení dopravy na Třinecku a díky ohleduplným architektonickým řešením se jistě během krátké doby stane neodmyslitelnou integrální součástí krajiny.

O projektu

Projekt: SO 206 Most na silnici I/11 přes Olši a III/01142 v km 13,615
Projektant: DOSING – Dopravoprojekt Brno Group, spol. s r.o,
Realizace monolitu: 2015 - 2017
Nasazené bednicí systémy: Vozík pro spřažené konstrukce Doka, podpěrné veže Staxo 100, nosníkové bednění TOP 50, rámové bednění Framax Xlife, speciální bednění Doka, šplhací bednění MF240
Bezpečnostní systémy: Zabezpečení volného okraje stavebních objektů pomocí sloupků zábradlí “S” a zábradelního profilu, systémové lávky a výstupy, výstupové věže 250
Dodavatel bednění, plánování bednicích systemů: Česká Doka spol. s r.o. (Daniel Šindler, Martin Povýšil, Michal Žoha, Radek Pokorný, Jiří Dvořák, Adam Kirschbaum, Jakub Mistr, Martin Šafránek, Libor Radecký, Petr Hönig, Aleš Novák)
Realizace monolitu: Sdružení Společnost pro výstavbu I/11 Oldřichovice – Bystřice – MOTA-ENGIL a SDS EXMOST
