Klášter Drasty
Česká republika
Bytové domy nebo administrativní budovy patří mezi běžné projekty. Na čem tak často nepracujeme, jsou stavby sakrální. Na podzim jsme měli možnost podpořit bedněním Doka výstavbu kaple se zvonicí u novostavby klášterního areálu v Drastech.

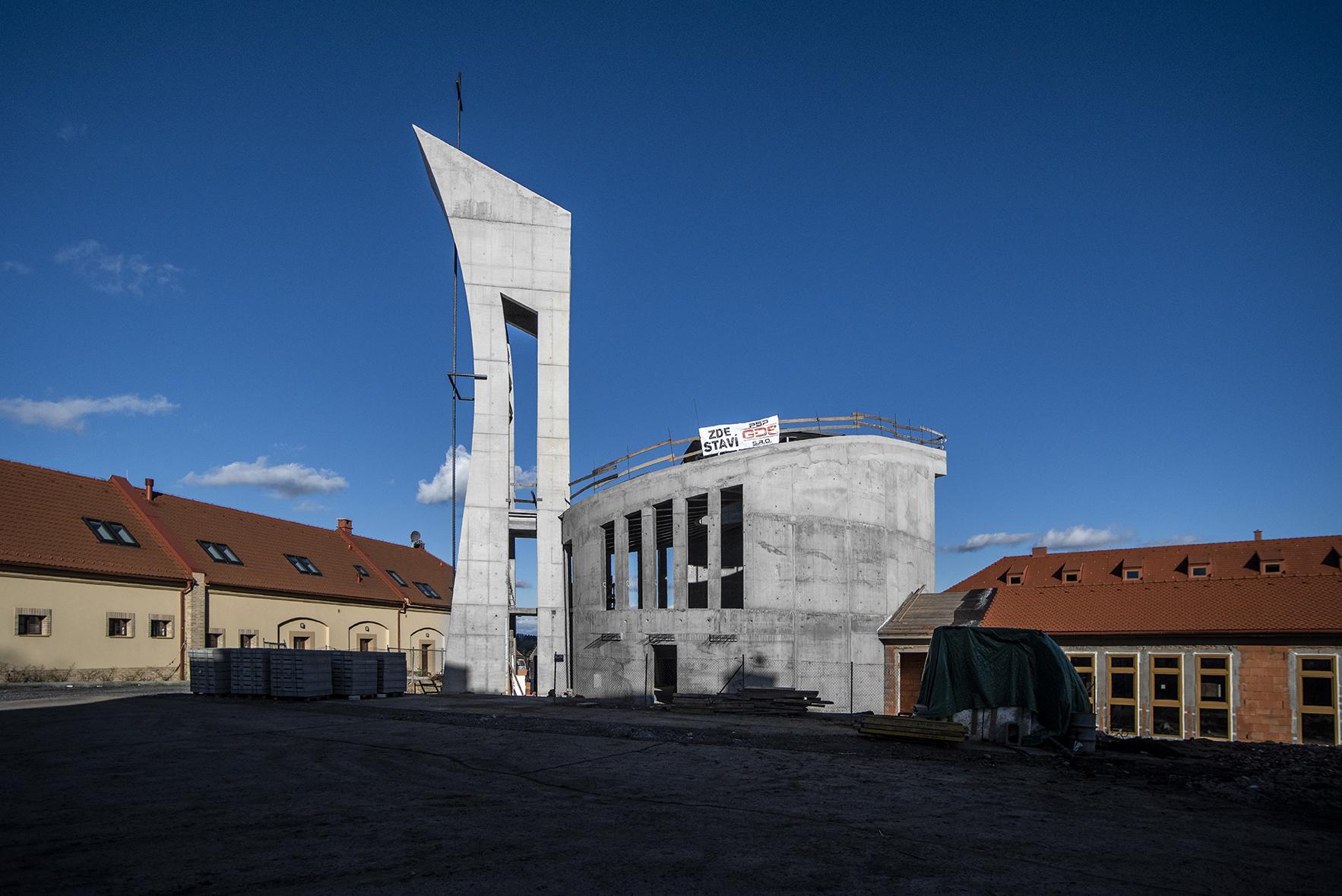

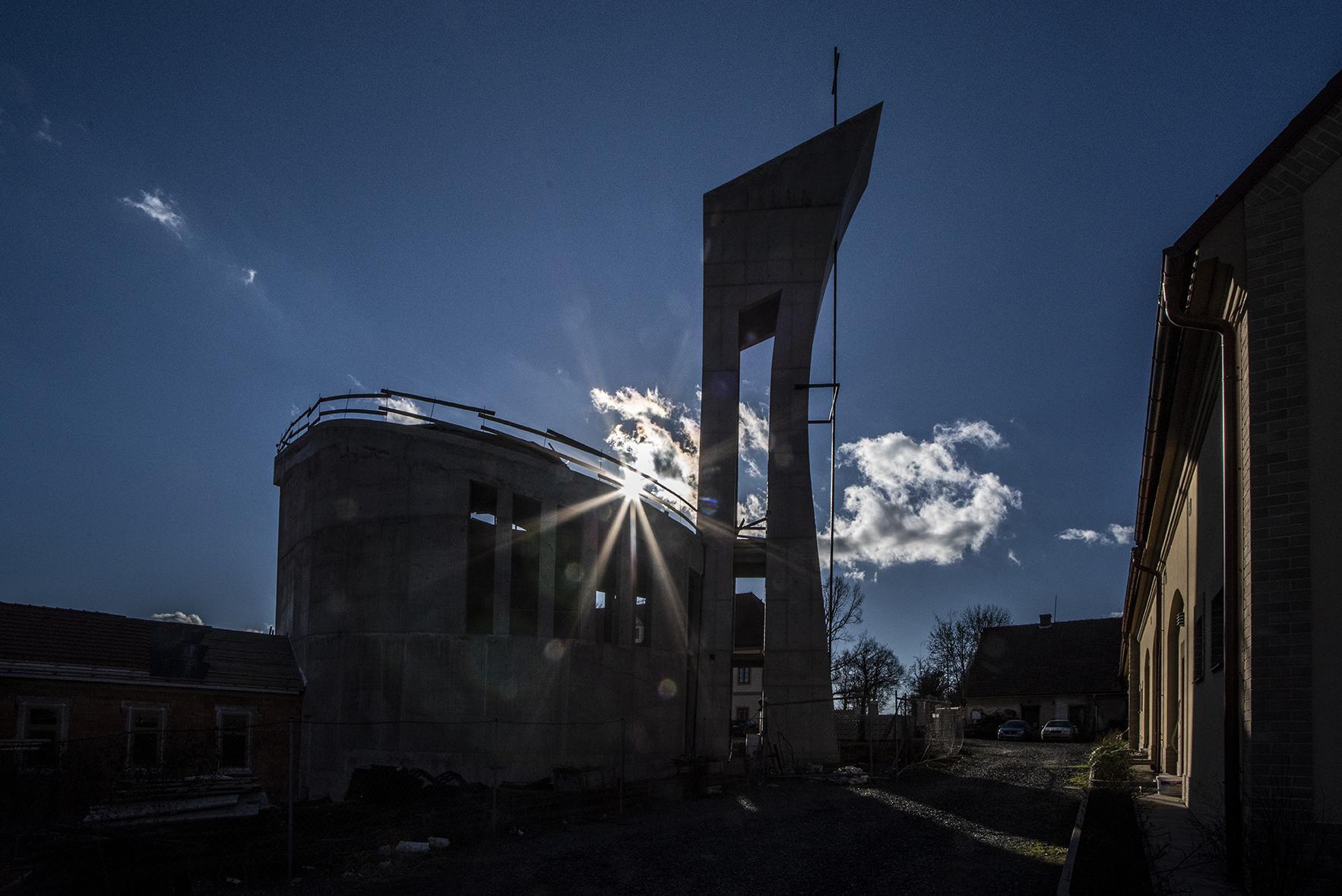

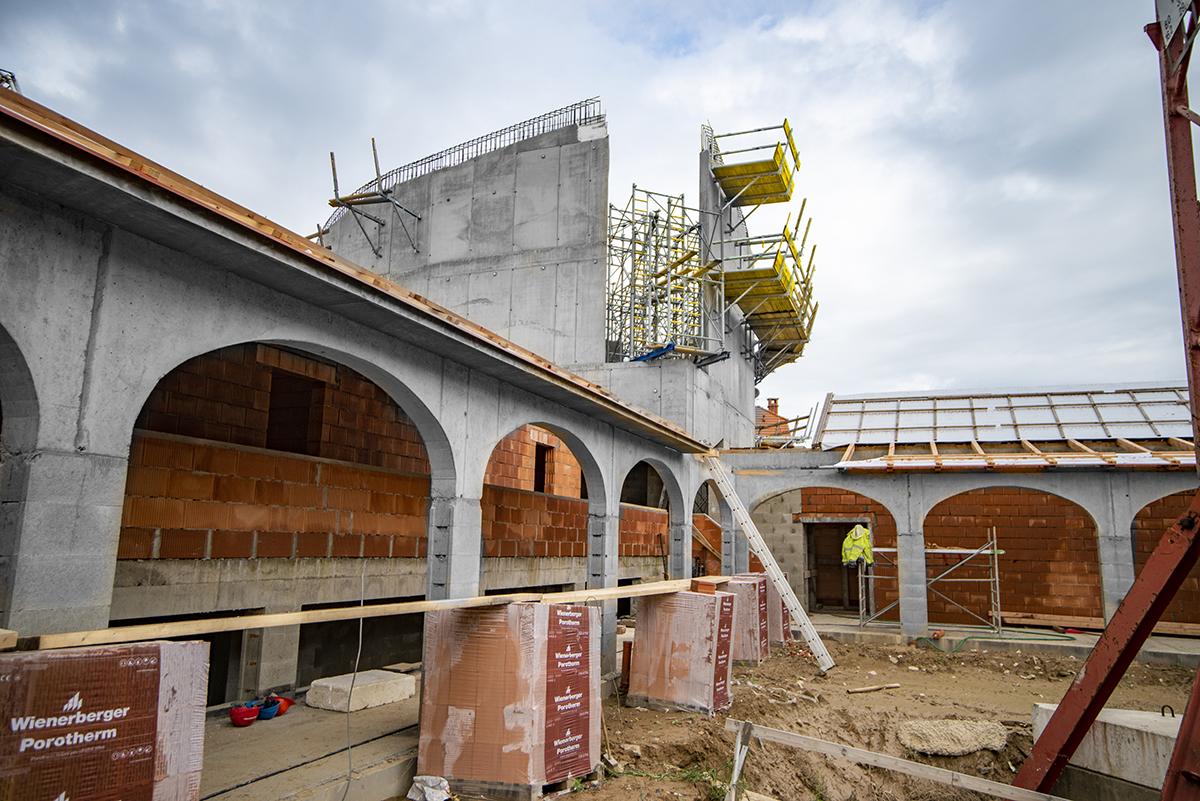

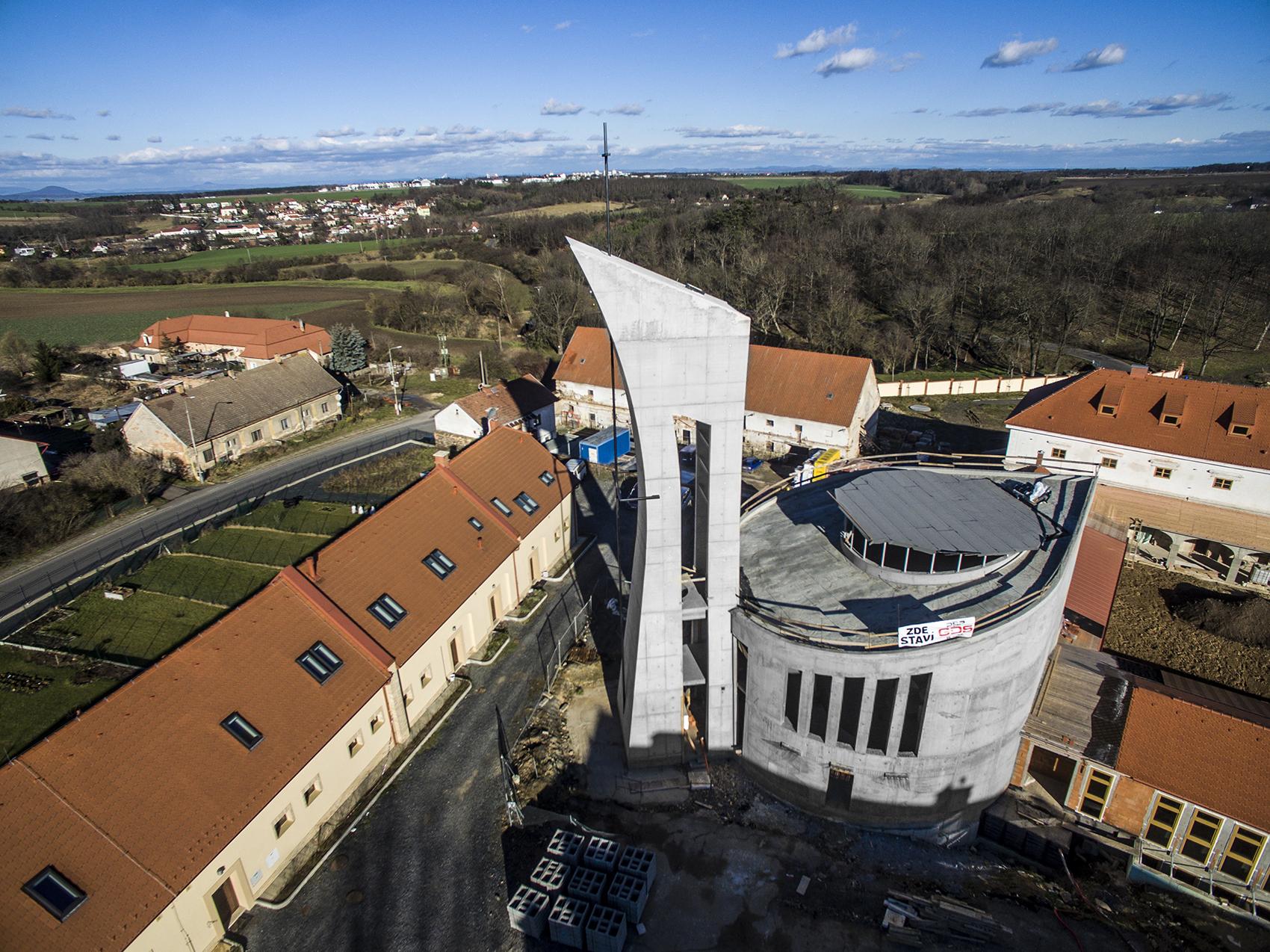

Samotný areál kláštera, původní zemědělské usedlosti, je částečně rekonstruován, částečně nově budován jako cihlostavba. Čistě monolitickou součástí komplexu bude nově vybudovaná kaple se zvonicí, které vyrůstají pomocí standardního i zvláštního bednění Doka.
Kapkovitá kaple

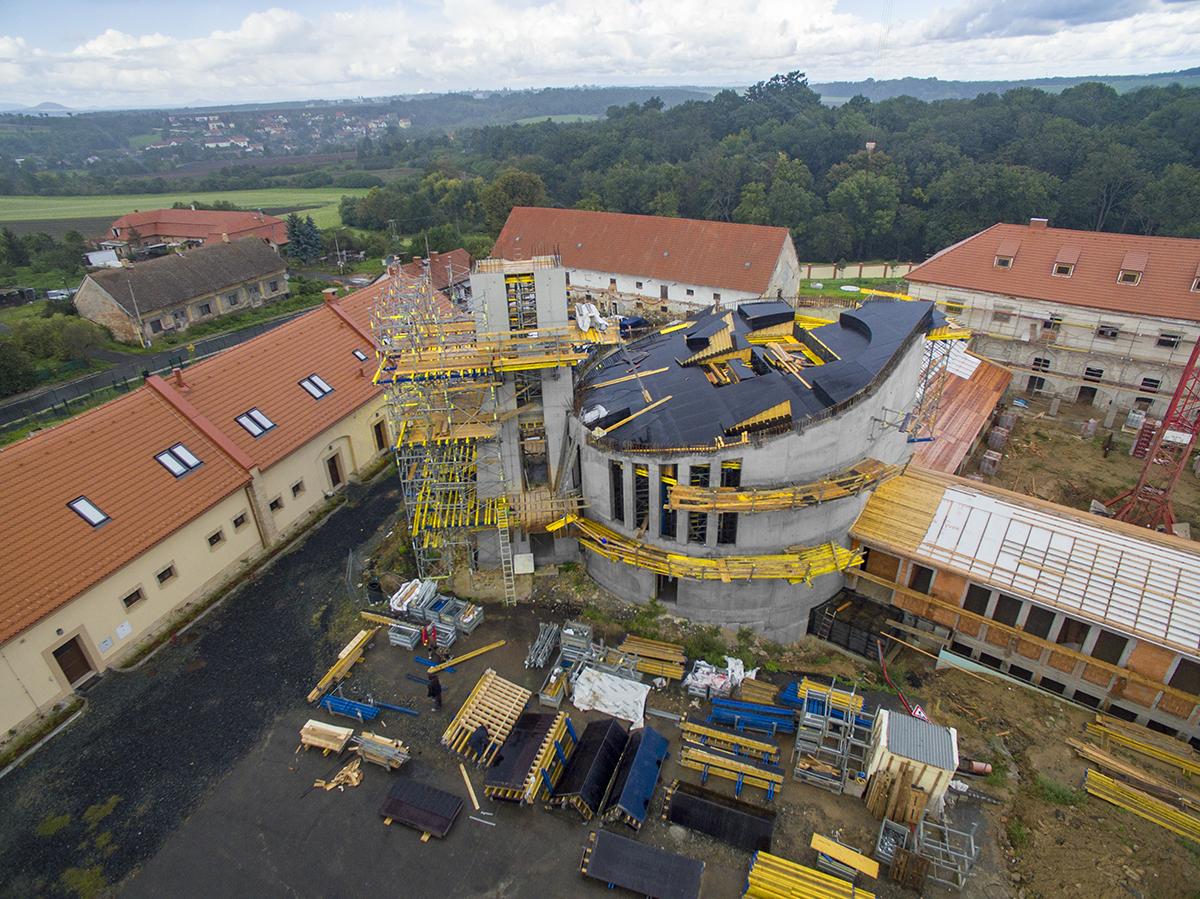

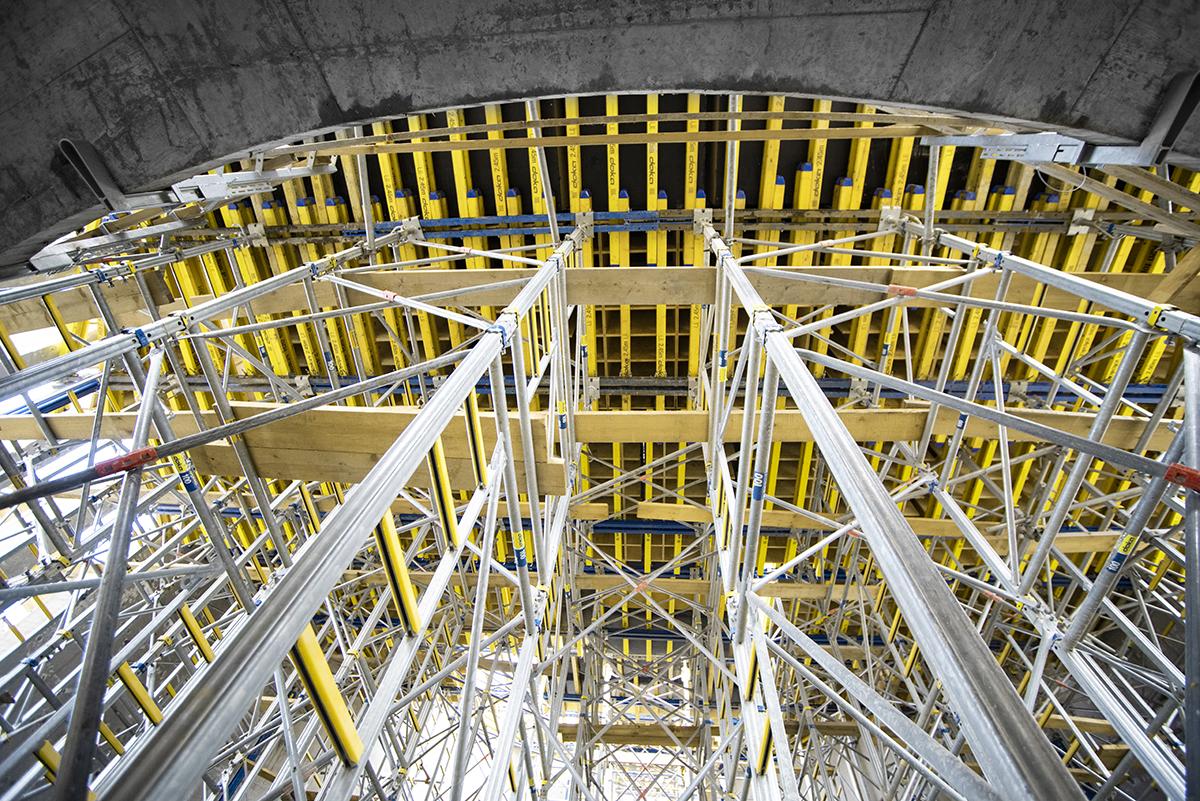

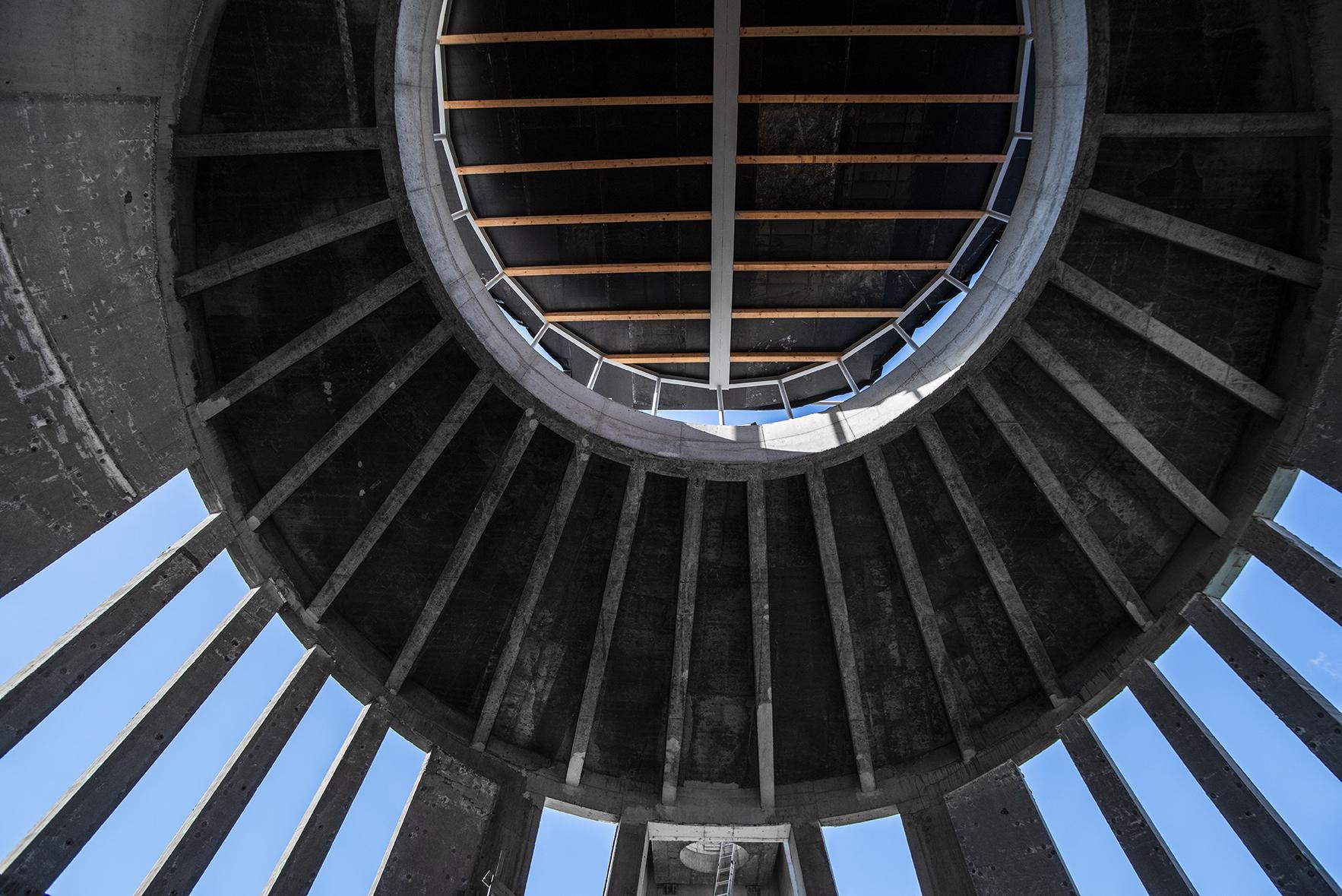

Spodní část kaple byla realizována pomocí kruhového bednění H20 a nosníkového velkoplošného bednění TOP 50, která doplnily na některých místech rámy stěnového bednění Framax s deskou Xlife. Na spodní stavbu ve tvaru kapky ovšem navazuje designová věž zvonice, jejíž tvar už nasazení běžných bednicích systémů nedovolil. Proto bylo nutné vytvořit zvláštní bednicí formy přímo pro tento projekt.Zvláštní bednění pro zvonici

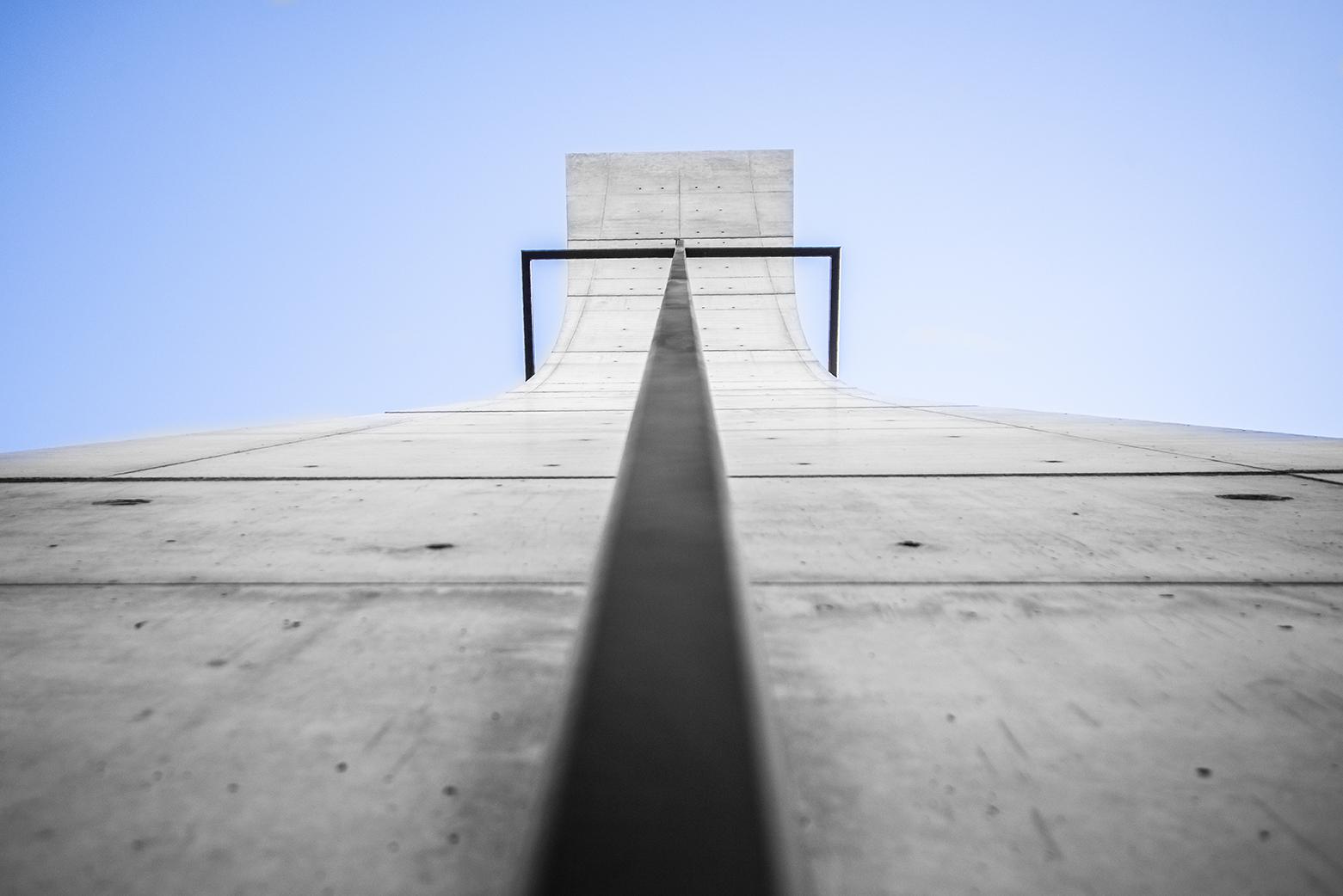

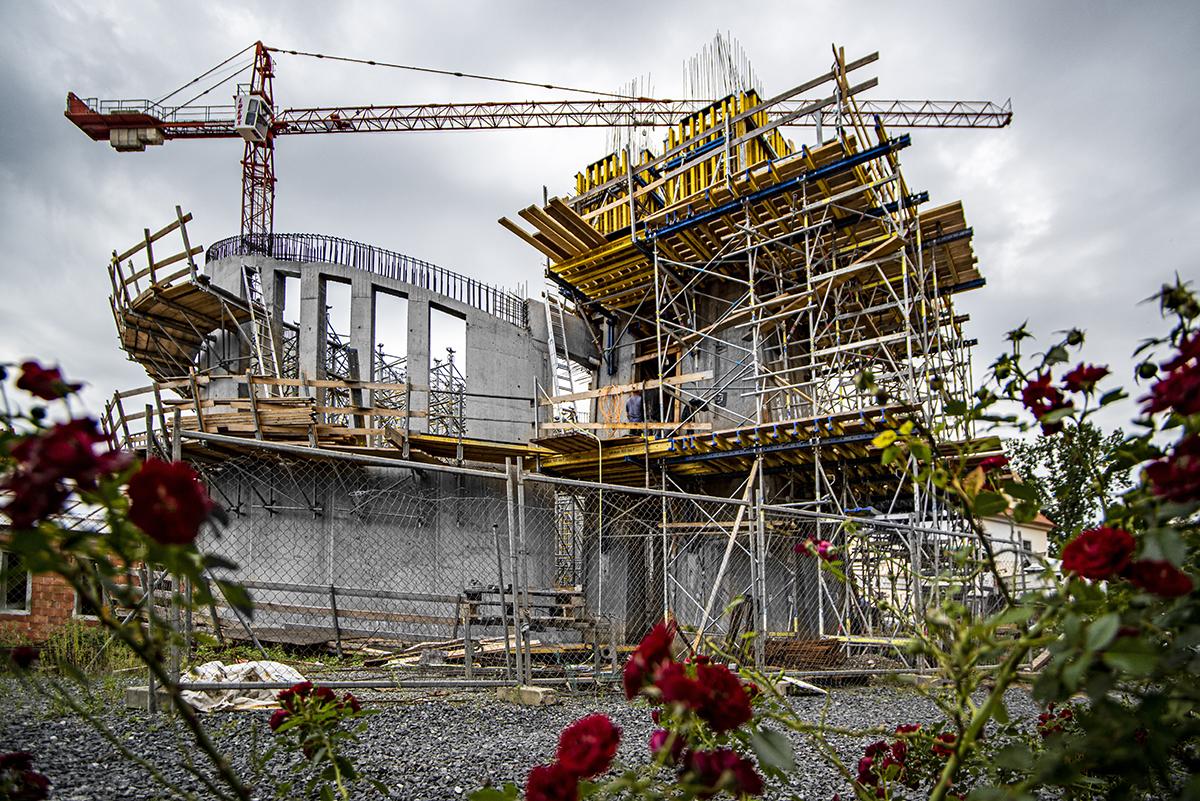

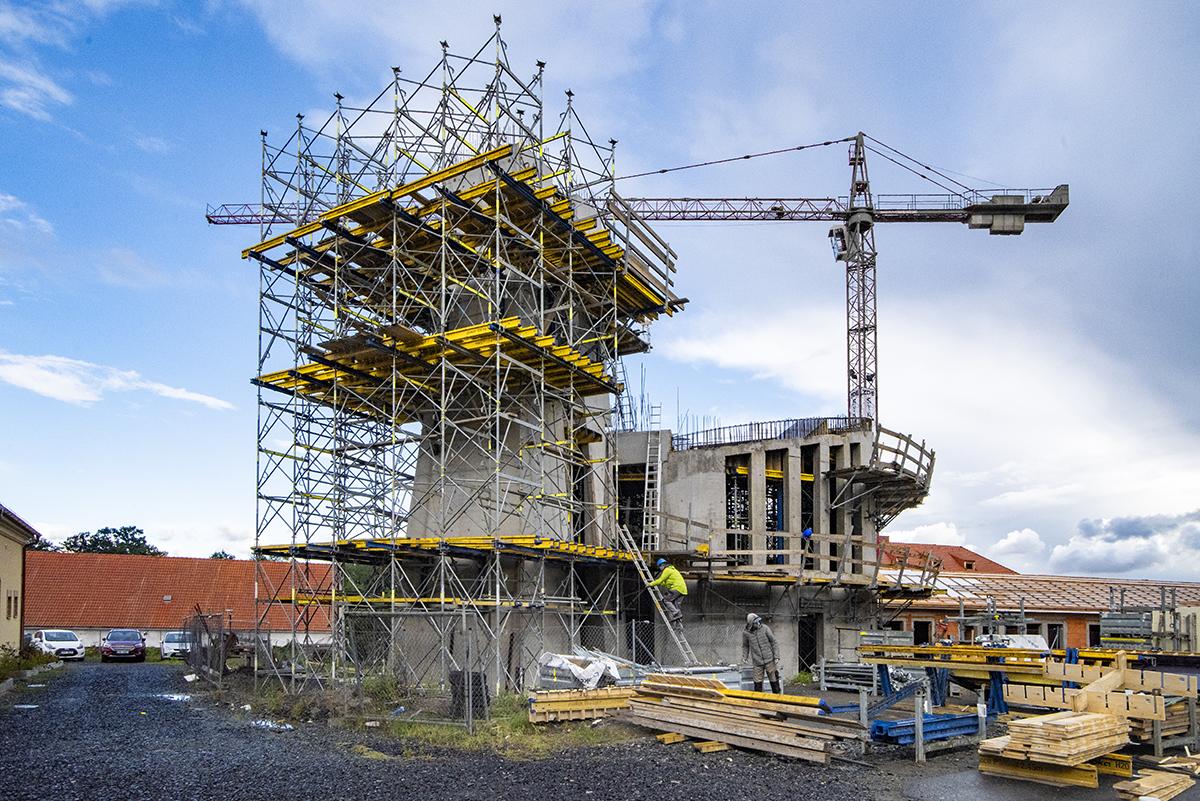

Pro monolitickou výrobu zvonice muselo být připraveno zvláštní bednění. Tvar zvonice, tedy z několika směrů se zužující a v horní částí prohnutý, bylo nutné realizovat do bednění vyrobeného na míru projektu. To bylo nejprve nadesignováno ve 3D programu DokaCad, následně převedeno do 2D výrobních plánů pro CNC stroj a jednotlivé celky zkompletovány ve výrobně zvláštního bednění v pražských Čakovicích. Kompletní forma ovšem vznikala až na místě, když byly jednotlivé celky pospojovány a vytvořily jednolitou formu pro zvonici. Ta následně byla odlévána v sedmi krocích.Kaple bude sloužit nejen místnímu řádu bosých Karmelitánek, ale samozřejmě bude otevřena i pro veřejnost. Zasvěcena bude Svaté Terezii od Ježíše (z Avily, Veliké, 1515 – 1582).
Výzva
Architektonický návrh přinesl naprosto jedinečný tvar nejen věže ale také samotné kaple. Pro realizaci nemohly být nasazeny běžné bednicí systémy, proto bylo nutné bednění vyrobit přímo na míru projektu.
Řešení
Zvláštní bednění bylo realizováno ve výrobně zvláštního bednění Doka v pražských Čakovicích pomocí 3D programů a CNC frézy. Desítky kusů zvláštního bednění pak složily formu, do které byla prováděna betonáž v sedmi záběrech.
Informace o projektu
Rok výstavby
2023
Stavební firma
PSP - GDS s.r.o.
